144
моделирования индуктивности. Кривая 3, полученная с
использованием матрицы индуктивностей рассеяния
отличается от кривых 1 и 2 в первые моменты времени. В
установившемся режиме эти кривые совпадают.

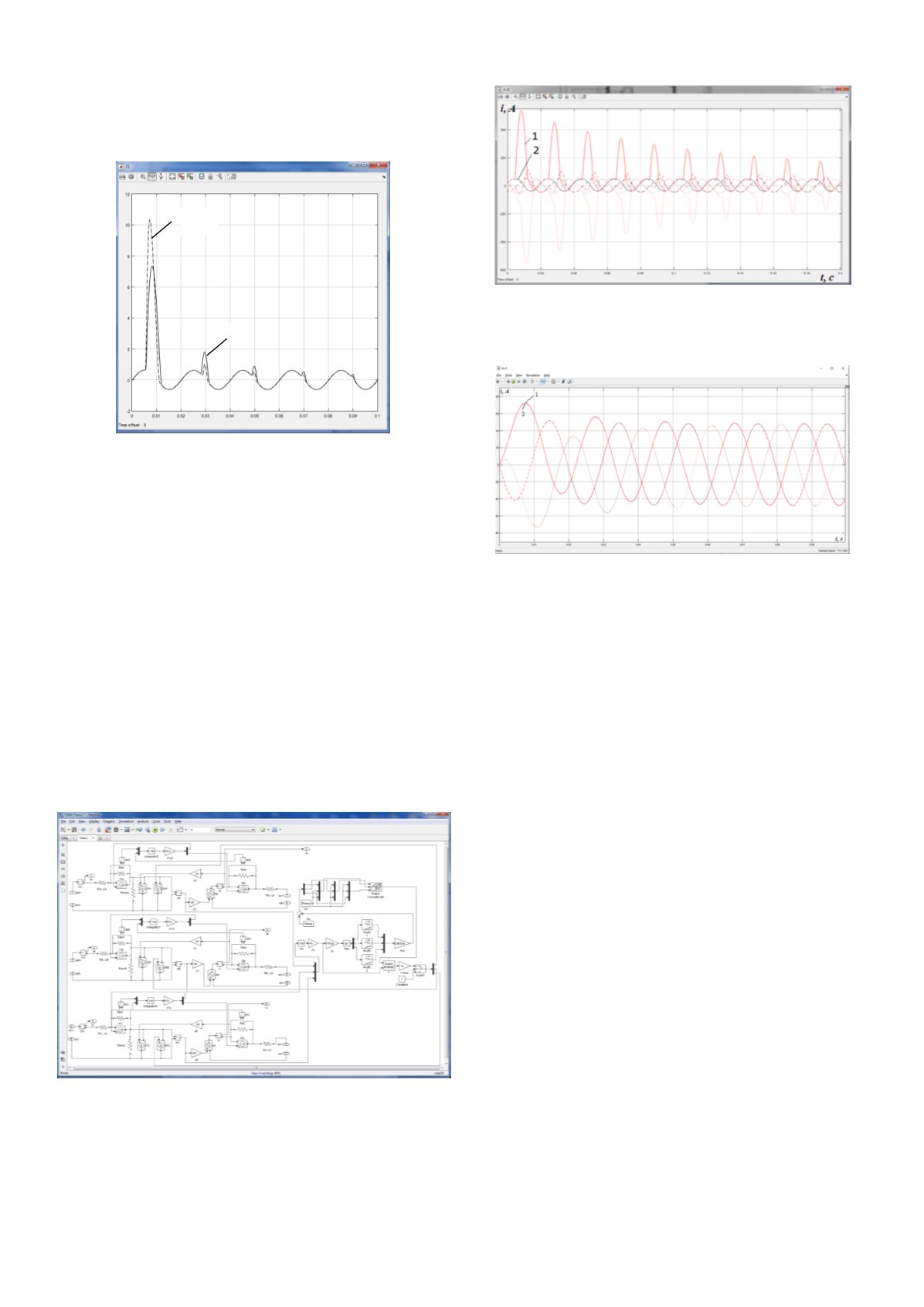

Рис. 4 – Результаты расчета процесса включения однофазного
трансформатора на нагрузку с использованием трех моделей переходных
режимов
На рис. 5 приведена имитационная модель трехфазного
трансформатора, в которой учтено взаимное влияние
потоков рассеяния обмоток, расположенных на одном
стержне. На рис. 6 приведены кривые изменения во
времени фазных токов первичных обмоток при включении
трансформатора на нагрузку (кривая 1). Данные кривые
сравниваются с кривыми, полученными для того же
трансформатора,
но
с
использованием
модели,
приведенной в [7], которая не учитывает взаимного
влияния полей рассеяния (кривая 2). Кривые практически
совпали друг с другом (расхождение составило 3,5%).
Данное расхождение можно считать несущественным и не
стоящим особого внимания. Однако, как видно из рис. 7,
где приведены кривые фазных токов в первичных обмотках
при моделировании процесса включения трансформатора
на короткое замыкание, в некоторых режимах (особенно
аварийных) данное расхождение становится критичным.
Рис. 5 – Имитационная модель трехфазного трансформатора с учетом
взаимного влияния потоков рассеяния обмоток, расположенных на
одном стержне
Рис. 6 – Результаты расчета процесса включения трехфазного
трансформатора на нагрузку с учетом взаимных индуктивностей
рассеяния и без
Рис. 7 – Расхождение в определении тока в первичных обмотках,
полученном на двух моделях в опыте включения трансформатора на
трехфазное КЗ
Список литературы
[1]
Калявин А. Новые возможности ANSYS 15.0 для решения задач
электромеханики / САПР и графика, №1, 2014. – с. 70 – 73.
[2]
Калявин А. Моделируем электромагнитное поле в обновленном
ANSYS 16.0 / САПР и графика, №3, 2015. – с. 62 – 67.
[3]
Ярымбаш Д.С., Коцур М.И., Ярымбаш Т.С., Килимник И.М.
Моделирование электромагнитных процессов при работе силовых
трансформаторов под нагрузкой и в режиме холостого хода /
Problemele energetich regionale, 1 (45) 2020. Режим доступа:
-
protsessov-pri-rabote-silovyh-transformatorov-pod-nagruzkoy-i-v-
rezhime-holostogo-hoda/viewer
[4]
Шмелев А.С., Пайков И.А., Булатов Л.Н. Методика организации
численного исследования электротехнических устройств с
использованием библиотеки конечно-элементного моделирования
магнитного поля // Вестник ИГЭУ, 2014. - № 1. – С. 55 – 61.
[5]
Попов В.П. Теория электрических цепей / 7-е изд., перераб. и доп. –
Ч. 1. – М.: Юрайт, 2020. – 378 с.
[6]
Тихонов А.И., Каржевин А.А., Подобный А.В., Дрязгов Д.Е.
Разработка и исследование динамической модели однофазного
трансформатора с сердечником из аморфной стали. - Иваново:
"Вестник ИГЭУ", 2019. – Вып. 2, с. 43 – 51.
[7]
Тихонов А.И., Стулов А.В., Каржевин А.А., Подобный А.В.
Разработка нелинейной модели трехфазного трансформатора для
исследования влияния несимметрии магнитной системы на работу
устройства в произвольных режимах. - Иваново: "Вестник ИГЭУ",
2020. – Вып. 1, с. 22 – 31.
[8]
Тихонов А.И., Стулов А.В., Снитько И.С., Подобный А.В.
Разработка 2D-моделей магнитного поля для реализации технологии
цифровых двойников и порождающего проектирования силовых
трансформаторов. - Иваново: "Вестник ИГЭУ", 2020. – Вып. 3, с. 32
– 41.
