высокочастотная составляющая напряжения достаточно
высока, чтобы иметь значение, которое превышает
электрическую прочность промежутка в данный момент
времени. Из-за того, что можно производить попытки
получения данного явления эта установка может быть
задействована для более подробного исследования этого
явления и его влияния на изоляцию электроаппаратов.
IV.
О
БРАБОТКА РЕЗУЛЬТАТОВ
При проведении экспериментов с вакуумным
выключателем
были
получены
осциллограммы
напряжения для трех фаз вакуумного выключателя
ВВТЭ- М-10 и для одной фазы экспериментального,
образцы осциллограмм приведены на рисунках 5, 6, 7 и 8
.

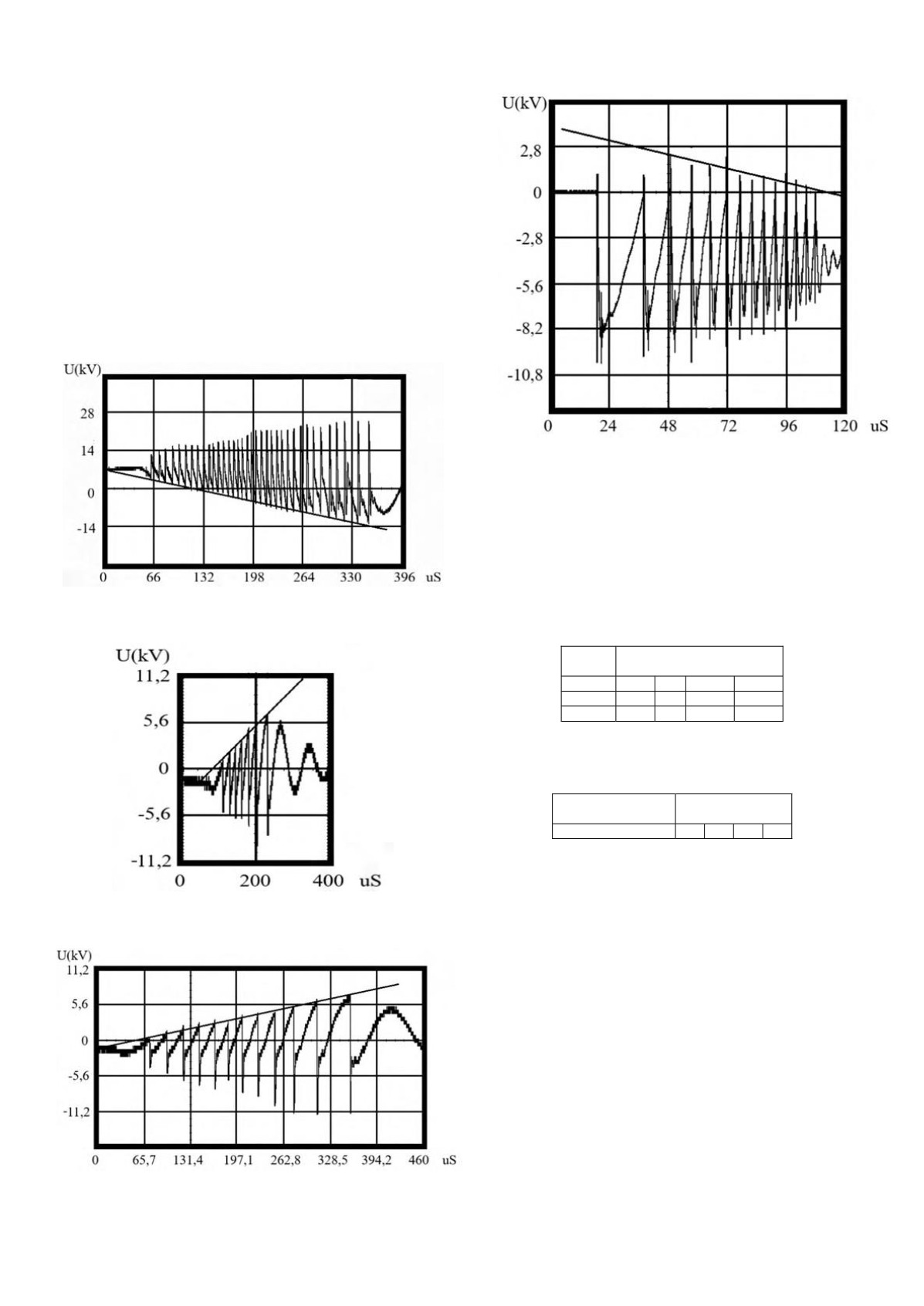

Рис. 5 – Осциллограмма восстанавливающегося напряжения на фазе А
Рис.6 – Осциллограмма восстанавливающегося напряжения на фазе B
Рис. 7 – Осциллограмма восстанавливающегося напряжения на фазе С
Рис. 8 – Осциллограмма восстанавливающегося напряжения на
экспериментальном выключателе
Проанализировав эти данные были получены
параметры K, K
сн
. Данные представлены в таблицах 1 и 2.
Таблица I Скорость нарастания электрической прочности
K(В/мкс)
Фаза А
57
55
35
55
Фаза В
49
40
50
41
Фаза С
50
46
55
52
Таблица II Скорость снижения электрическойпрочности
K(В/мкс)
экспериментальный 31 31 29 30
Полученные скорости для разных фаз отличаются от
опыта к опыту, а также отличаются по фазам. Эта
особенность может быть отражена в будущих работах
посвященных
перенапряжениям
с
вакуумными
выключателями и индуктивной нагрузкой.
Список литературы
[1]
ГОСТ Р 52565—2006 выключатели переменного тока на
напряжение от 3 до 750 кВ. Общие технические условия. Введ.
01.04.07.– М. :Госстандарт России: Изд-во стандартов, 2006-IX, 87
с.
[2]
УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК
ВАКУУМНЫХ ВЫКЛЮЧАТЕЛЕЙ: пат. 2478216 Рос. Федерация.
№ 2011133736/28; заявл. 10.08.2011 ; опубл. 27.03.2013 Бюл. № 9. 11
с.
[3]
Кадомская К.П., Копылов Р.В. Требования к вакуумной
дугогасительной камере и специальным мерами для надежного
отключения заторможенных двигателей. – Электрические станции,
№9, 2002.
