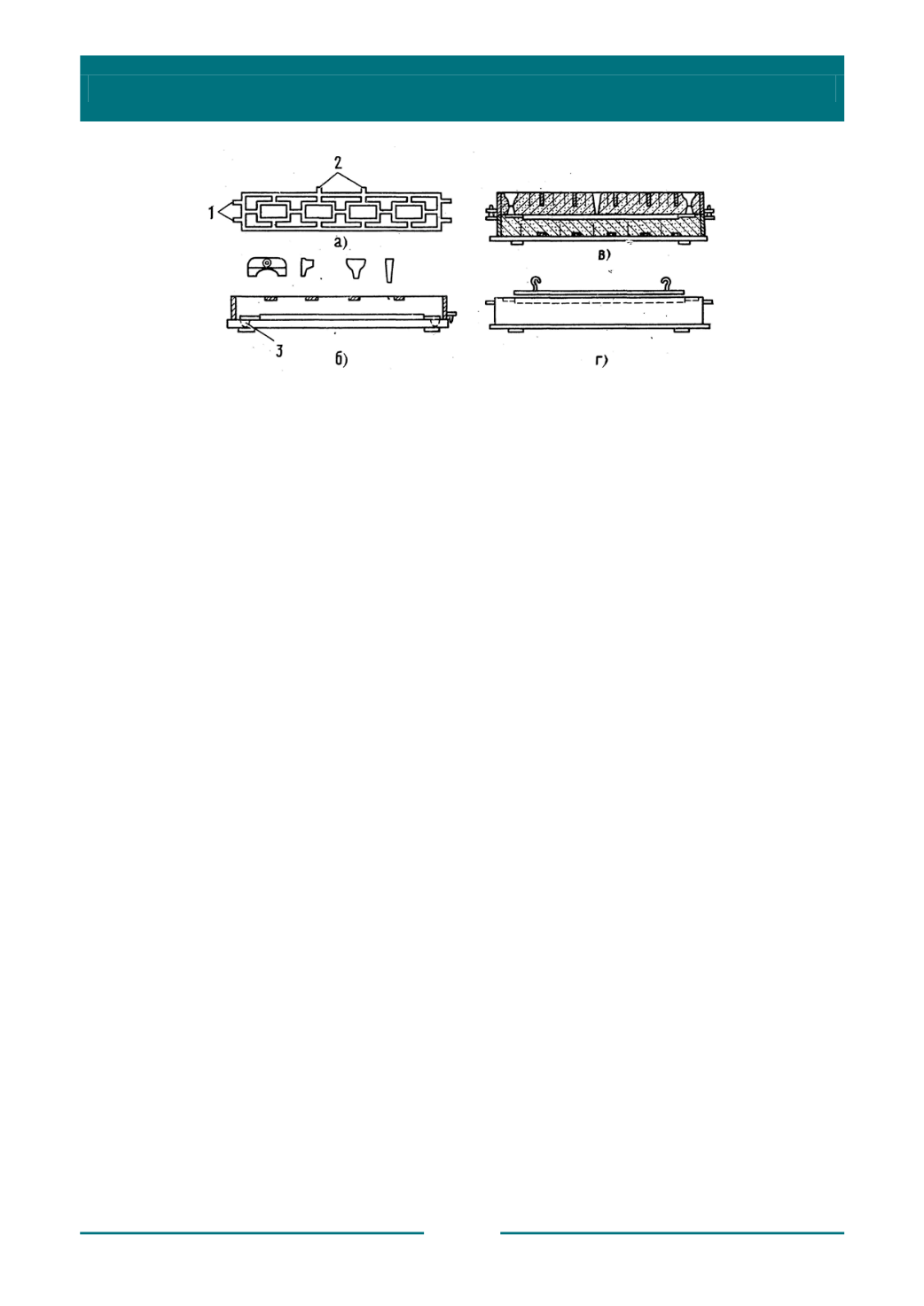

Рис. 7.18. Процесс формовки газонной решетки
1. К торцам
1
модели (рис. 7.18,
а
) на модельной плите (рис. 7.18,
б
)
укладывают металлические модели литниковой системы, а в местах
2 -
выпор. При
этом шлакоуловители и основания стояков углубляются в специальные вырезы
модельной плиты
3
(рис. 7.18,
б
).
2. Модель накрывают опокой и изготовляют в ней нижнюю полуформу.
3. Заформированную нижнюю полуформу перевертывают вместе с
модельной плитой, устраивают в ней поверхность разъема формы.
4. Установив модели стояков и выпора, накрывают опоку, изготовляют в ней
верхнюю полуформу (рис. 7.18,
в
). В верхней полуформе, как и в нижней,
накалывают вентиляционные каналы, извлекают модели стояков и выпора.
5. Снимают верхнюю полуформу и отделываюг ее. В нижней полуформе
снимают модели питателей. Смочив смесь у краев модели, приглаживают болваны
в просветах модели, затем, ввернув в модель подъемы и легко растолкав ее,
удаляют из формы (рис. 7.18,
г
).
Особенностью формовки газонной решетки является наличие в нижней
полуформе большого числа небольших болванов, образующих звенья модели.
Целость этих болванов в форме при удалении из нее модели обеспечивается
наличием у модели хороших формовочных уклонов, применением при формовке
прочной облицовочной смеси и дополнительным прикалыванием их перед
удалением модели специальными формовочными гвоздями-шпильками.
6. Обе полуформы припыливают и собирают форму для заливки.
Формовка колонок.
Колонка (рис. 7.19,
а
) в системе ограждения является
связующим элементом отдельных звеньев решетки и крепления их в вертикальном
положении. Колонка представляет собой полый цилиндр, оканчивающийся внизу
квадратным основанием (подземная часть колонки). Верхняя часть колонки
закрывается отдельно отливаемой декоративной головкой. На уровне верхнего
края основания в колонке делается сквозное отверстие, предназначенное для
укладки концов бруса решетки.
В верхней части под основанием головки устроены вырезы для концов
поручня, боковая поверхность колонки ребристая.
