30
технологии планирования с использованием ПК
Барс-МДП приведено на рис.1.

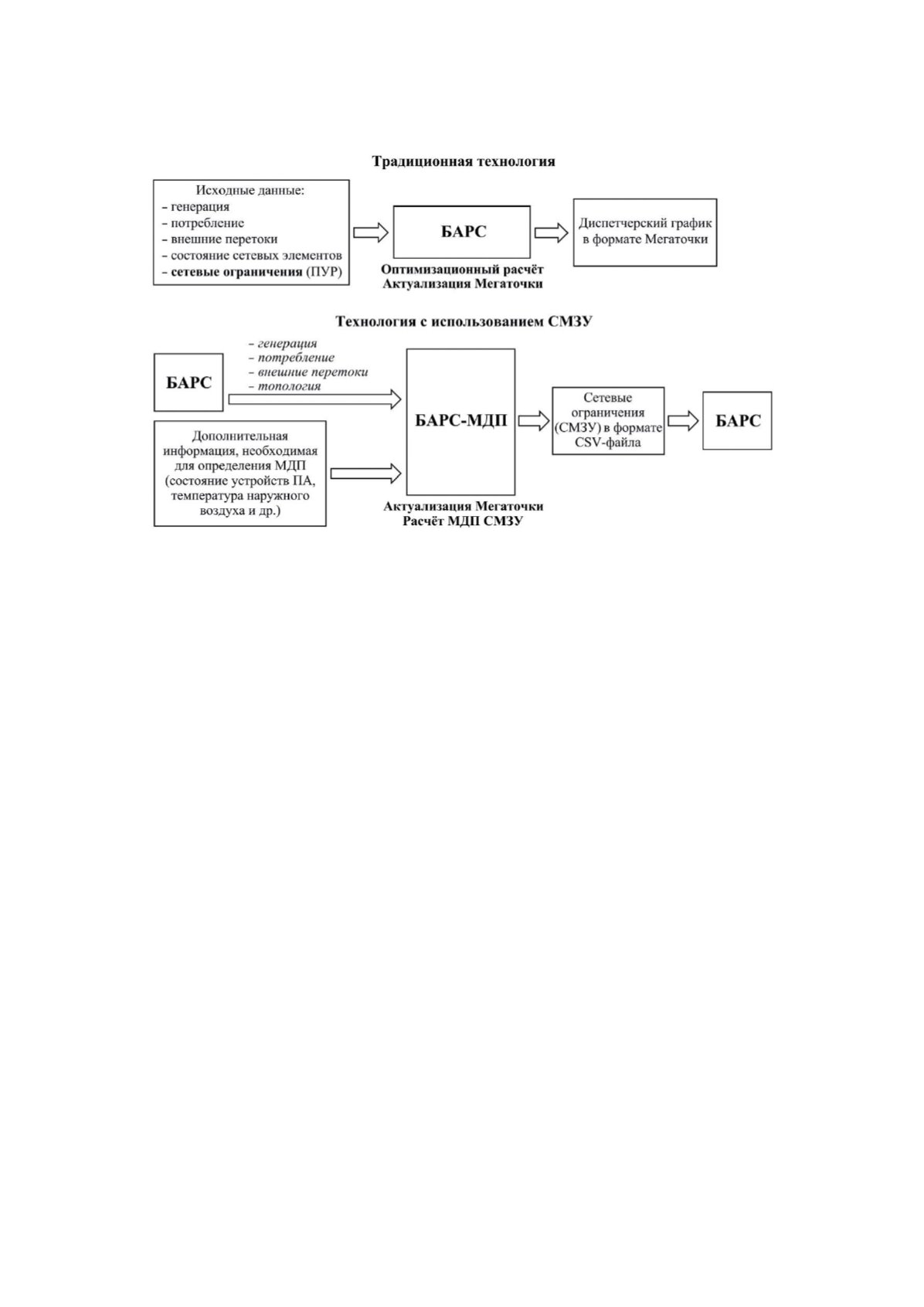

Рис. 2 – Структура технологии планирования с использованием ПК Барс-МДП и традиционной технологии планирования.
Исходными данными для определения МДП СМЗУ с
применением ПК Барс-МДП являются:
1.
Эксплуатационного
состояние
и
загрузка
генерирующего оборудования.
2.
Потреблением энергосистемы.
3.
Эксплуатационное состояние электросетевого
оборудования (ЛЭП, СШ, коммутационное оборудование
РУ, СКРМ).
4.
Допустимая
токовая
нагрузка
ЛЭП
и
электросетевого оборудования (температурные условия).
5.
Эксплуатационное состояние ПА.
6.
Электроэнергетический режим за характерные
сутки.
Информация о прогнозном потреблении, генерации,
внешних перетоках и топологии сети поступает в ПК
Барс-МДП в формате CSV-файлов из ПК Барс.
Информация об актуальной допустимой токовой
нагрузке
ЛЭП
и
электросетевого
оборудования
формируется на основании данных о длительно
допустимой и аварийно допустимой токовой нагрузке с
учётом зависимости от температуры, полученной из
Единой информационной модели ЕЭС России и данных
АС-Метео.
Из ПК Заявки в ПК Барс-МДП передается информация
о планируемом на расчетный период эксплуатационном
состоянии устройств ПА, ЛЭП, трансформаторов, систем
(секций) шин, коммутационного оборудования РУ, СКРМ,
а
также
положения
РПН
трансформаторов
(автотрансформаторов), которые отсутствовали в составе
информации,
полученной
из
ПК
Барс.
Часть информации, заложенной в базе данных СМЗУ и
используемой в работе СМЗУ, но отсутствующей для
запланированного режима, необходимо сформировать
перед выполнением действий по расчету планируемых
допустимых перетоков активной мощности в КС.
Указанная информация может быть задана в виде таблиц
неизменных значений параметров, например, параметров
состояния ПА в смежных контролируемых сечениях, либо
актуализироваться заполнением таблиц переменных
параметров, в частности, параметров запланированных
объемов УВ на отключение нагрузки.
Учитывая, что для ряда контролируемых сечений
величина МДП с ПА обусловлена количеством
генераторов,
подключенных
под
действие
ПА,
дополнительно
была
выявлена
необходимость
формирования принципов по определению информации о
том, какой генератор в планируемом режиме должен быть
отключен действием автоматики. При фактическом
управлении режимом для корректного моделирования
объема УВ от ПА СМЗУ используется телеметрическая
информация реального времени о номере генератора
станции, подключенного под УВ, но для планируемого
режима данная информация отсутствует.
Решением проблемы является реализация принципа
автовыбора ОГ имеющего два варианта использования:
«Первый больший» и «Минимально больший».
•
В случае использования принципа «Первый
больший» - действием ПА на отключение генератора в
ходе расчета МДП будет отключен первый по номеру из
перечня заданных генераторов, мощность которого в
планируемом режиме превысит заданное значение ступени
УВ.
•
В случае использования принципа «Минимально
больший» - действием ПА на отключение генератора в
ходе расчета МДП будет отключен генератор, мощность
которого в планируемом режиме минимально превышает
заданное значение ступени УВ.
Реализация вышеуказанных вариантов использования
автовыбора ОГ позволила обеспечить корректный учет
