Поступление телеметрической информации в базу
данных СМЗУ из ОИК ОДУ Сибири.
•
Оценивание состояния на основании полученной
телеметрической информации.
•
Расчет после оценки, в результате которого
формируется исходный установившийся режим.
•
Определение величин допустимых перетоков
активной мощности в заданных КС, в том числе с учетом
моделирования действия ПА.
В отношении ПА СМЗУ имеет возможности для
моделирования следующих элементов автоматики:
•
пусковые органы, срабатывающие по факту:
отключения элемента ФОЛ/ФОТ/ ФОГ (фиксация
отключения
линии,
трансформатора,
генератора);
превышения расчетной величины (мощности, тока и т.п.)
над уставкой; снижения расчетной величины (напряжения
и т.п.) от уставки;
•
блокировки, предотвращающие срабатывание
автоматики по факту ремонта элемента (например, ФРЛ –
фиксация ремонта линии), либо по факту превышения
расчетной величины над уставкой или ее снижения от
уставки;
•
устройства контроля предшествующего режима,
осуществляющие выбор объема и вида реализуемых
управляющих воздействий по данным доаварийного
режима;
•
управляющие воздействия – ОН (отключение
нагрузки), ОГ (отключение генератора), ОЛ (отключение
линии), ОР (отключение реактора) и т.д.)
Моделирование локальной ПА осуществляется на
основе гибкой логики, где вся автоматика представлена её
элементами и графом их соединения между собой.
•
Вывод диспетчеру результатов расчета СМЗУ в
ОИК ОДУ Сибири [1].
Согласно [1] применение СМЗУ при управлении
электроэнергетическим режимом позволяет более полно
использовать пропускную способность электропередач
(эффект от использования в увеличении максимально
допустимого
перетока
активной
мощности
в
контролируемом сечении может достигать от 50 до 800
МВт в зависимости от характера и структуры
контролируемого сечения).

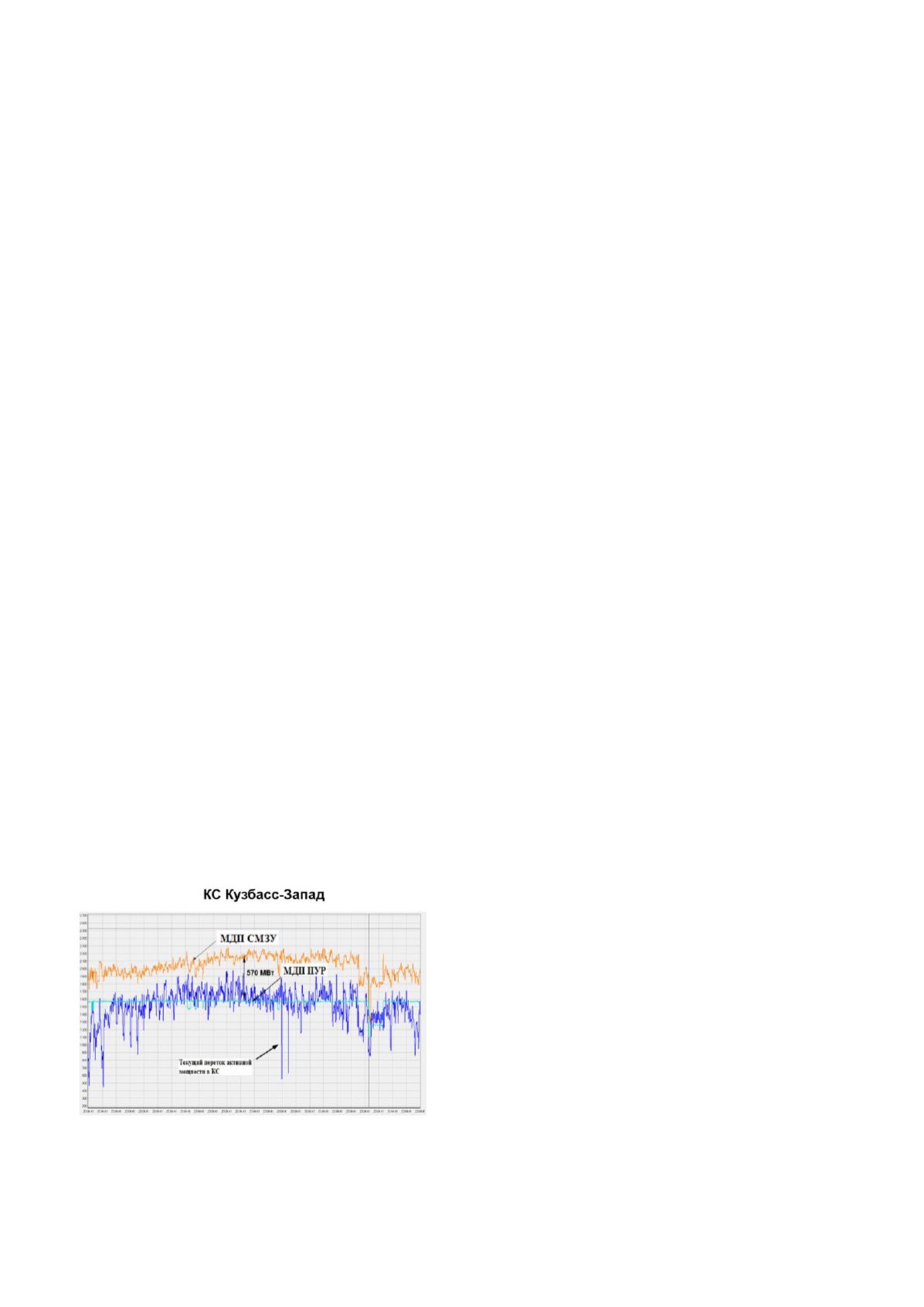

Рис. 1 – Эффект применения СМЗУ в контролируемом сечении
«Кузбасс-Запад»
При этом, в настоящий момент для формирования
планового диспетчерского графика (далее – ПДГ) в
Филиале
АО
«СО
ЕЭС»
ОДУ
Сибири
(далее - ОДУ Сибири) используется технология
планирования с использованием ПК Барс [2], которая в
качестве сетевых ограничений при выполнении
комплексной оптимизации (до внедрения программного
комплекса Барс-МДП) для всех КС операционной зоны
(далее - ОЗ) ОДУ Сибири использовала информацию о
величинах МДП в КС из Положения по управлению
режимами работы энергосистем в ОЗ ОДУ Сибири и РДУ
ОЗ ОДУ Сибири (далее - ПУР), которые, в свою очередь,
определены для наиболее тяжелых схемно-режимных
условий или для которых приведены зависимости от
влияющих факторов.
Альтернативой при определении сетевых ограничений
является расчет МДП в КС по параметрам прогнозируемых
электроэнергетических режимов в соответствии с
Методическими
указаниями
по
устойчивости
энергосистем (далее – МУ).
Указанный альтернативный способ определения МДП
позволяет исключить избыточные ограничения и
увеличить степень использования пропускной способности
электрической сети без снижения надежности и с
выполнением в полном объеме требований МУ. Кроме
того, расчет МДП по параметрам прогнозируемых
режимов позволяет корректно учесть возможные
нерасчетные схемно-режимные ситуации.
II.
П
РИНЦИПЫ РАБОТЫ
Б
АРС
-МДП
При разработке ПК Барс-МДП требовалось объединить
информацию, используемую ПК Барс, с информацией,
использующейся
для
обеспечения
возможности
функционирования технологии СМЗУ. Общая схема
взаимодействия данных комплексов выглядит следующим
образом:
1.
Актуализация и последующая оптимизация
режима ПК Барс, выполненная по «обычным» правилам.
2.
Формирование CSV-файла с предварительным
графиком генерации.
3.
Актуализация режима ПК Барс-МДП с учетом:
•
выбранных характерных суток;
•
данных для ПК Барс, в виде CSV-файлов,
сформированных внешними программами с учетом таблиц
соответствия;
•
дополнительных данных для расчета МДП,
сформированных внешними программами;
•
предварительного
графика
генерации,
сформированного ПК Барс.
4.
Расчет МДП по технологии СМЗУ (МДП СМЗУ)
для заданных сечений для каждого часа.
5.
Формирование
CSV-файлов
с
графиком
ограничений по сечению (МДП СМЗУ) для повторного
использования в ПК Барс.
6.
Повторная актуализация и оптимизация режима в
ПК Барс с использованием нового графика ограничений по
сечениям (МДП СМЗУ).
Сравнение традиционной технологии краткосрочного
планирования
электроэнергетических
режимов
и
