I.
В
ВЕДЕНИЕ
Согласно [1] в филиалах АО «СО ЕЭС» месячные
графики напряжения (далее – графики напряжения) в
контрольных пунктах по напряжению (далее – КП)
разрабатываются отдельно для характерного рабочего и
выходного/праздничного дня. График напряжения
определяет границы допустимого диапазона уровней
напряжения в КП для каждого часа характерных суток.
Верхняя и нижняя границы графика напряжений
определяются на предстоящий месяц для наиболее тяжелой
схемно режимной ситуации, прогнозируемой в этом
месяце (далее – Расчетный режим).
Ввиду того, что абсолютное большинство фактических
режимов значительно легче расчетного режима границы
фактически допустимого диапазона уровней напряжения в
КП могут быть существенно шире заданных в месячном
графике напряжения в КП.
II.
А
ЛГОРИТМ ОПРЕДЕЛЕНИЯ НИЖНЕЙ ГРАНИЦЫ
ГРАФИКА НАПРЯЖЕНИЯ В
КП
При фактическом управлении электроэнергетическим
режимом работы энергосистемы поддержание уровней
напряжения не ниже минимально допустимого (МДН),
аварийно допустимого (АДН) и нижней границы графика
напряжений обеспечивает нормируемые значения запасов
по статической апериодической устойчивости в
контролируемых сечениях (КС) в нормальной (ремонтной)
схеме и в послеаварийных режимах.
Использование при управлении электроэнергетическим
режимом значений нижней границы графика напряжения,
определённых для расчётного режима, может приводить к
негативным последствиям, например, к невозможности
снижения напряжения на шинах энергообъекта до
значений, обеспечивающих постановку под напряжение
ЛЭП 500 кВ без превышения безопасного уровня
напряжения на противоположном конце.
Таким образом, определение границ допустимого
диапазона уровней напряжения в КП в режиме реального
времени
является
актуальной
задачей
субъекта
оперативно-диспетчерского управления.
Для решения указанной задачи был разработан
алгоритм определения МДН, АДН и нижней границы
графика напряжения в КП с использованием параметров
текущего электрического режима.
Срез параметров текущего электрического режима в
виде математической модели расчёта установившихся
режимов формируется в результате функционирования
ПАК СМЗУ (далее – файл режима). Результаты работы
данного
алгоритма
могут
быть
использованы
диспетчерским персоналом диспетчерских центров
АО «СО
ЕЭС»
при
фактическом
управлении
электроэнергетическим режимом работы энергосистемы.

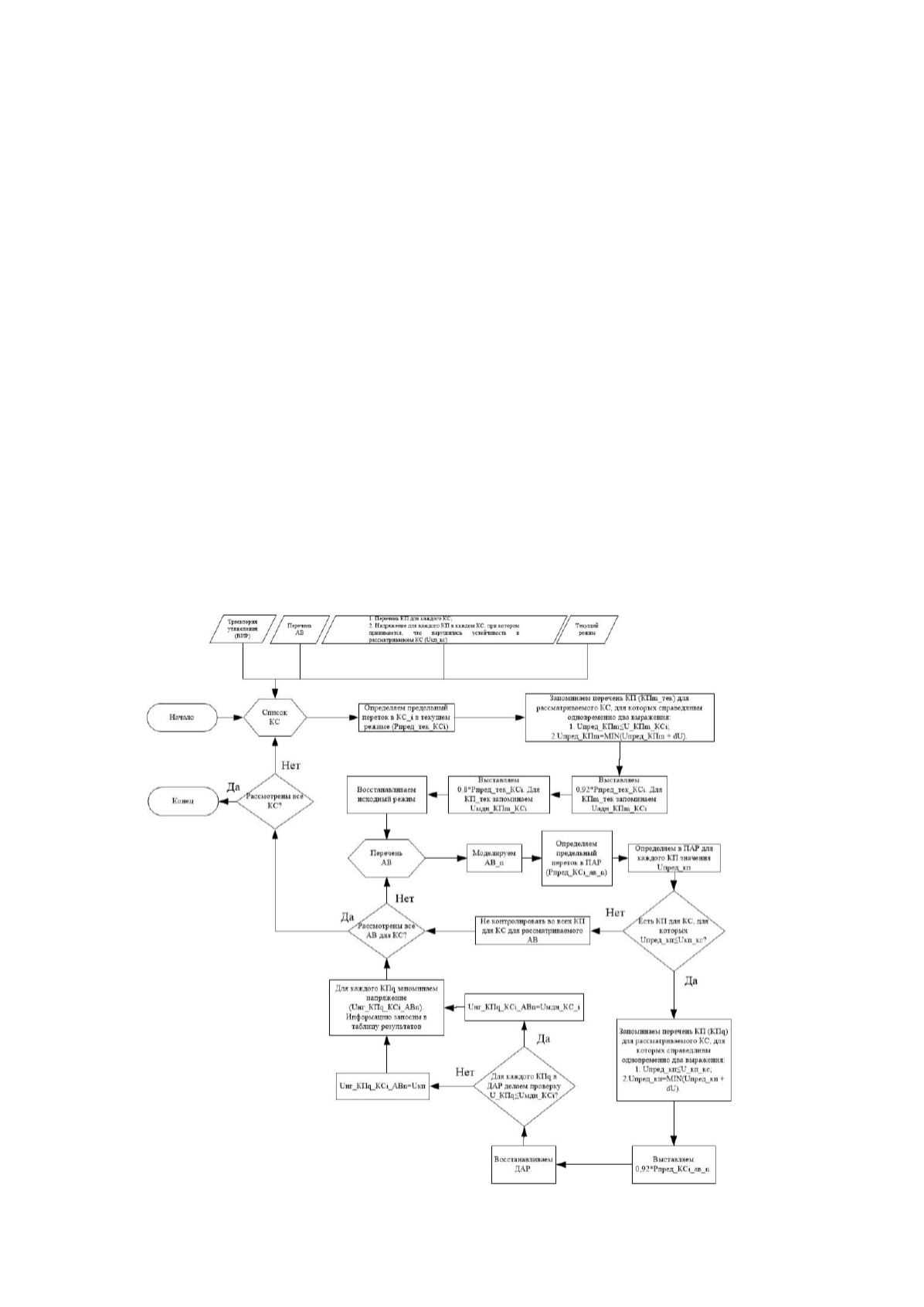

На рисунке 1 представлен разработанный алгоритм
определения МДН, АДН и нижней границы графика
напряжения с использованием параметров текущего
электрического режима (далее – алгоритм).
Рис. 1 – Алгоритм определения нижней границы графика напряжения по данным ПАК"СМЗУ"
