Таблица II.
РАСЧЁТ ЗНАЧЕНИЙ
А
ДН
КП
АДН в текущем
режиме, кВ
АДН по
ПУР, кВ
шины 500 кВ Назаровская
ГРЭС
460,6
480
Нижняя граница графика напряжения определяется
исходя из расчётных уровней напряжений в узлах,
характеризующих различные аварийные возмущения,
моделируемые согласно заранее сформированному списку
аварийный отключений. В рассматриваемом расчётном
примере определяющим аварийным отключением является
отключение нагрузки Красноярского алюминиевого
завода.
Полученные
значения
допустимых
уровней
напряжений для доаварийного режима в КП,
обеспечивающих требуемые запасы устойчивости в КС в
послеаварийном режиме приведены в таблице 3.
Таблица III.
У
РОВНИ НАПРЯЖЕНИЯ В
КП
ПРИ ВОССТАНОВЛЕНИИ ДАР
КП
U_КПq, кВ
шины 500 кВ Назаровская ГРЭС
464,58
Так как получившиеся уровни напряжения в таблице 3
ниже рассчитанных величин по таблице 1, то согласно [1]
нижняя граница графика напряжений принимается равной
МДН в КП.
Итоговые результаты приведены в таблице 4.
Таблица IV.
РАСЧЁТ ЗНАЧЕНИЙ
А
ДН
КП
Для рассматриваемого
режима
По данным
ПУР [2]
МДН, кВ
АДН, кВ
МДН,
кВ
АДН,
кВ
шины 500 кВ
Назаровская ГРЭС
481,8
460,6
500
480
IV.
П
ЕРСПЕКТИВЫ РАЗРАБОТКИ
Разработанный
алгоритм
предназначен
для
использования при оперативном управлении режимом
работы ЭЭС, а, следовательно, необходим инструмент
автоматического пересчёта нижней границы по заданному
алгоритму. На данном этапе выполняется программная
реализация разработанного алгоритма в Microsoft Visual
Studio 2019 на языке C#: выполнено проектирование
(рис.2), реализовано консольное приложение и выполнено
тестирование.

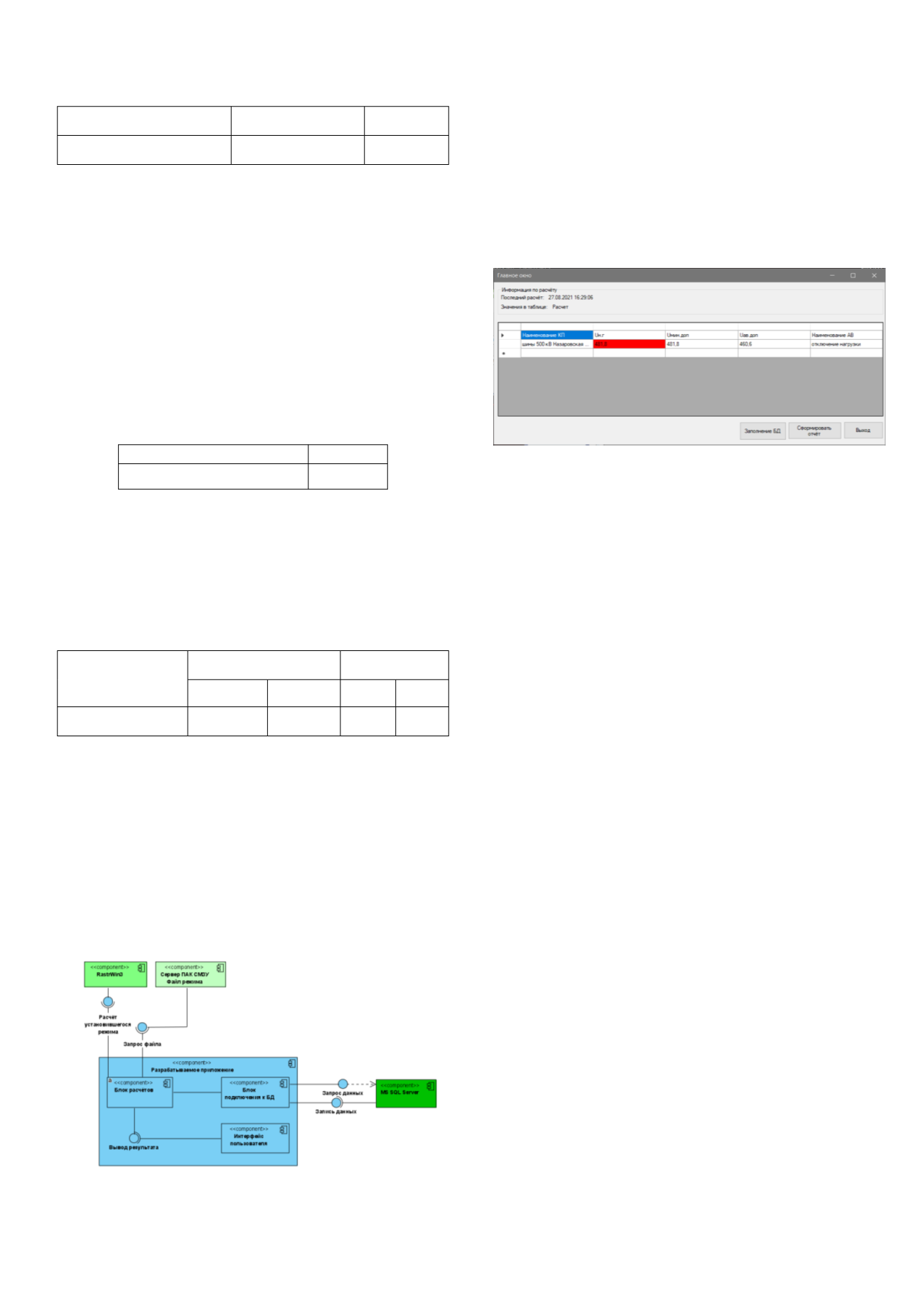

Рис.2 – Диаграмма компонентов
Программное
обеспечение
представлено
тремя
библиотеками классов, а также использует ряд
стандартных
библиотек.
Взаимодействие
разрабатываемого ПО осуществляется с ПК «RastrWin3»
для расчёта установившегося режима и ПАК «СМЗУ» для
получения файла режима. В качестве СУБД была выбрана
MS SQL Server.
На рисунке 3 представлен прототип программного
обеспечения.
Рис.3 – Окно разрабатываеммого программного обеспечения
На этапе отладки алгоритм представляет собой
отдельный программный продукт, однако с целью
минимизации количества приложений на рабочем месте
диспетчера следует рассмотреть возможность интеграции
разработки в ОИК СК-11.
V.
З
АКЛЮЧЕНИЕ
Разработанный алгоритм позволяет из заранее
известного перечня КП для КС по данным о текущем
электрическом режиме работы энергосистемы определять
перечень характерных КП, поддержание напряжения в
которых обеспечивает нормативные запасы устойчивости
рассматриваемого КС в текущем режиме, а также
величины АДН, МДН и нижнюю границу графика
напряжений для этого перечня характерных КП.
Перспективой исследования является приложения
осуществляющее автоматический расчёт нижней границы
графика напряжения в режиме реального времени.
