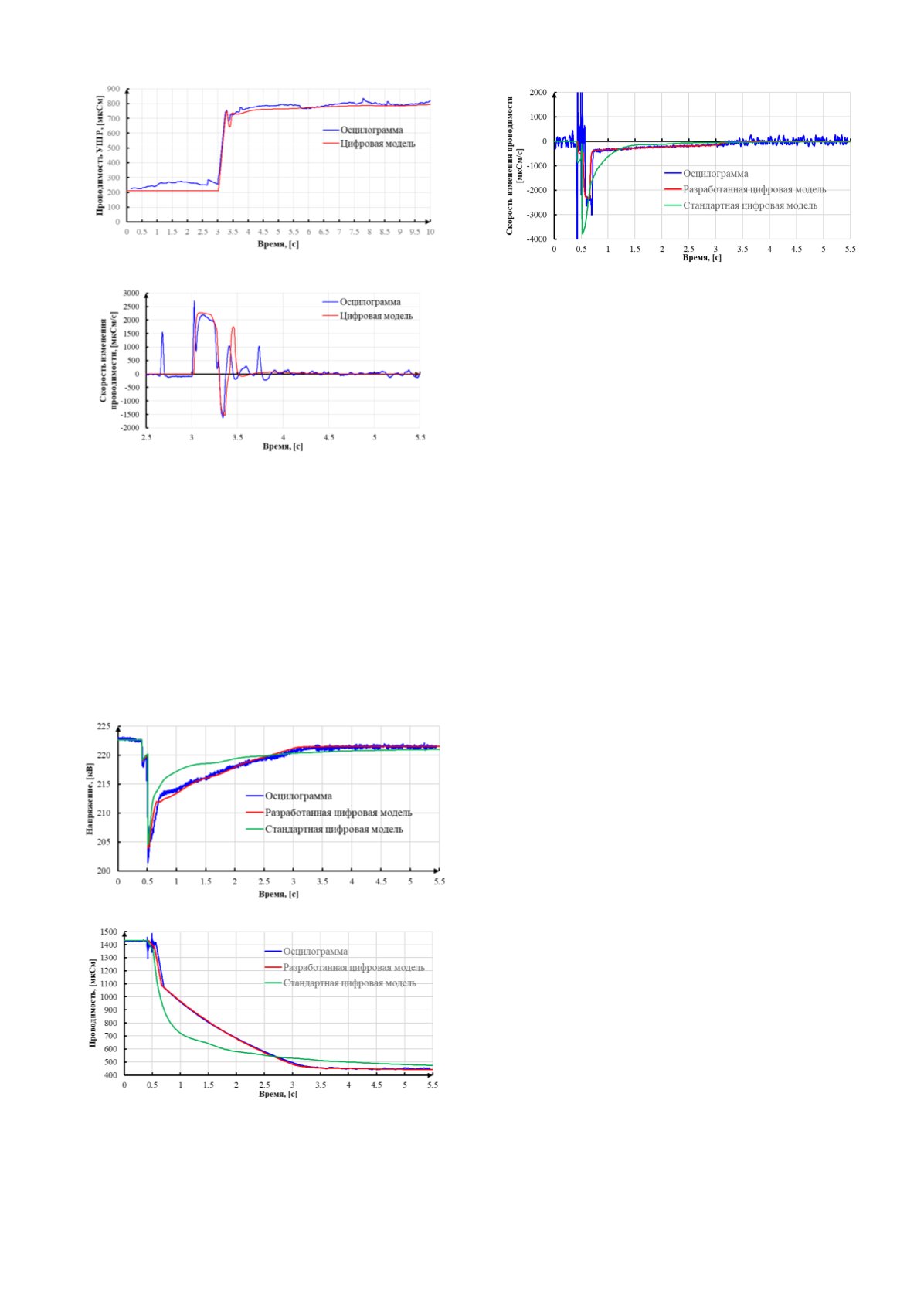

Рис. 6 – Случай 2. Изменение проводимости УШР
Рис. 7 – Случай 2. Изменение скорости проводимости УШР
•
Случай № 3. Отключение ВЛ 220 кВ Зейская ГЭС –
Призейская при однофазном КЗ. Сопоставление
выполнено с данными осциллограмм УШР 220
ПС 220 кВ Призейская (тип РТДУ-100000/220).
По результатам верификации были определны
параметры цифровой модели УШР с типом РТДУ-
100000/220, а так же выполнено сравнение результатов
расчётов при использовании стандартной цифровой
модели
статического
тиристорного
компенсатора.
Сопоставление результатов моделирвоания с данными
осцилограмм приведены на рис. 8-10.
Рис. 8 – Случай 3. Изменение напряжения сети
Рис. 9 – Случай 3. Изменение проводимости УШР
Рис. 10 – Случай 3. Изменение скорости проводимости УШР
V.
Р
ЕЗУЛЬТАТЫ
На основании описания САУ УШР была создана
цифровая модель УШР в ПВК EUROSTAG для
выполнения расчётов электромеханических переходных
процессов в однолинейной схеме. На основании
осциллограмм переходных процессов были определены
параметры цифровой модели, которые с высокой
точностью позволили воспроизвести переходные процессы
рассматриваемых УШР.
По результатам верификации было выявлено, что
параметры цифровой модели УШР с типами РТДУ-
63000/220 и РТДУ-100000/220 отличаются не значительно,
поэтому разработанная цифровая модель УШР возможна к
применению на других объектах с УШР аналогичного типа
и алгоритмом САУ. Разработанную цифровую модель
возможно применять для УШР типа 3хРОДУ-60000/500, но
потребуется выполнить верификация с целью определения
параметров цифровой модели УШР.
Список литературы
[1]
М. В. Дмитриев, А. С. Карпов, Е. Б. Шескин, А. Г. Долгополов,
Д. В. Кондратенко Управляемые подмагничиванием шунтирующие
реакторы. // Под ред. Г. А. Евдокунина / СПб.: Родная Ладлога, 2013.
– 280 с
[2]
Руководство по эксплуатации ООО «Энергия-Т» Система
автоматического управления САУ (РТУ-63000/220)
[3]
Руководство
пользователя
EUROSTAG.
Model
editor.
[4]
Kundur P. Power system stability and control. ‒ McGraw-Hill, 1994. ‒
1176 p.
