производится замер напряжения, принят узел Н5.
Напряжение
в
контрольном
узле
в
режиме
несанкционированного
потребления
электроэнергии
составляет 10,4729 кВ.

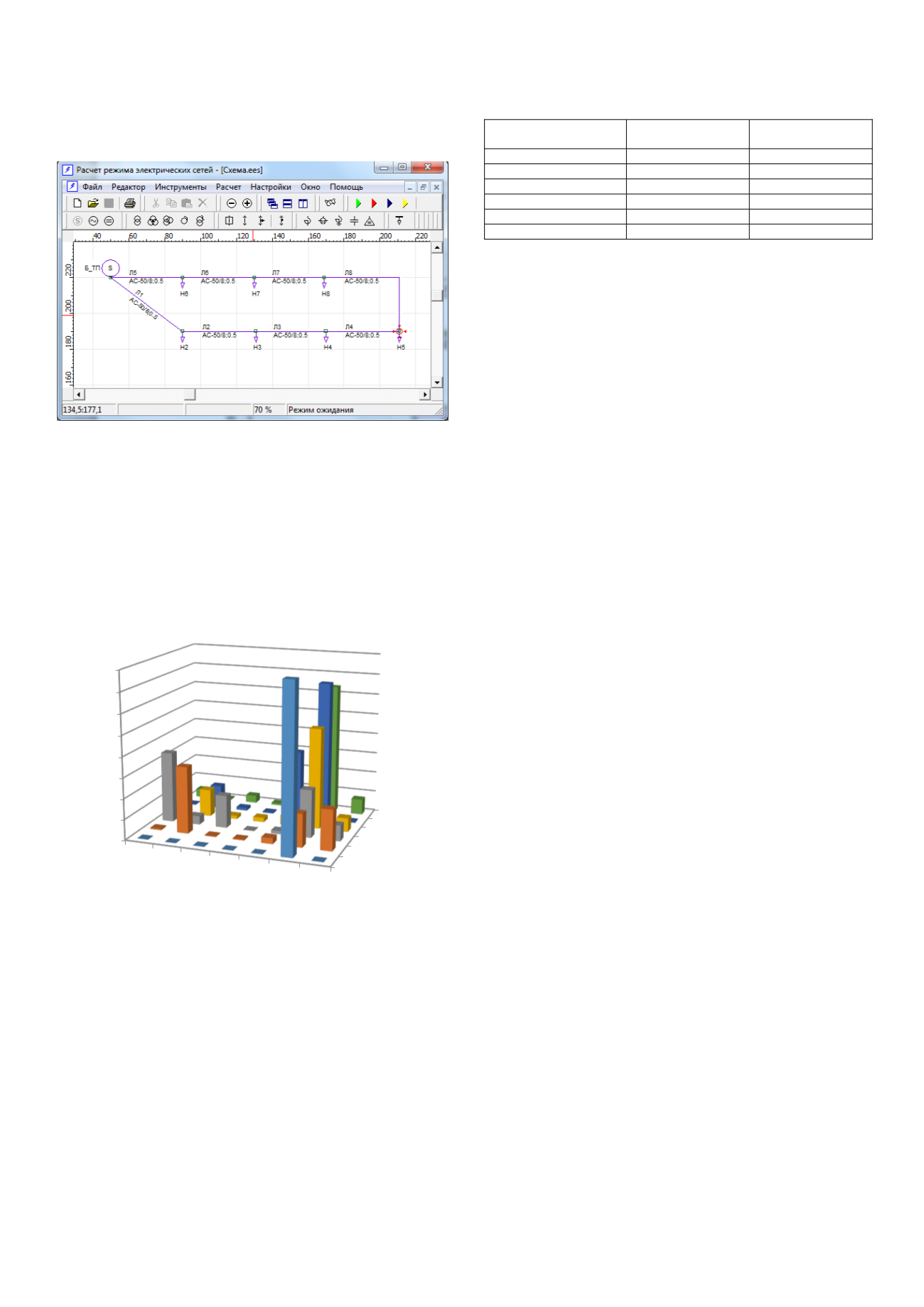

Рис. 1 – Окно программного комплекса со фрагментом схемы
исследуемых электрических сетей
Была проведена серия из 5 экспериментов по
прогнозированию возможных мест нетехнических потерь
электроэнергии при одинаковых начальных условиях. В
результате работы предложенного алгоритма для каждого
эксперимента получено распределение добавочной
активной мощности в нагрузочных узлах (рис. 2). Видно,
что в основном прогнозируемые места нетехнических
потерь близки к заданным в узле Н7.
Рис. 2 – Диаграмма распределения добавочной активной мощности
по нагрузочным узлам
В таблице I представлены напряжения в контрольном
узле и суммарные значения добавочной активной
мощности во всех нагрузочных узлах. Видно, что значения
напряжений в контрольном узле совпадают с полученным
в результате измерений. Значения добавочной активной
мощности во всех узлах близки к заданному в узле Н7,
отклонения не превышают 10 %. Лишь в опыте 4
отклонение составило 43 %.
Таблица II.
Н
АПРЯЖЕНИЯ В КОНТРОЛЬНОМ УЗЛЕ И СУММАРНЫЕ
ЗНАЧЕНИЯ ДОБАВОЧНОЙ АКТИВНОЙ МОЩНОСТИ
Название опыта
Напряжение в
узле Н5, кВ
Добавочная
мощность, кВт
Задание
10,4729
40,0
Опыт 1
10,4729
36,5
Опыт 2
10,4729
43,6
Опыт 3
10,4729
38,7
Опыт 4
10,4726
57,6
Опыт 5
10,4728
43,7
IV.
ВЫВОДЫ
Предложена
методика
прогнозирования
мест
несанкционированного потребления электроэнергии на
основе анализа нормативного потребления электроэнергии
и результатов инструментального контроля в контрольном
узле электрической сети. Применение генетического
алгоритма
позволяет
выполнить
оптимальное
распределение добавочных мощностей нагрузочных узлов
с целью определения возможных мест нетехнических
потерь электроэнергии. Предложена методика выявления
узлов нагрузки, влияющих на параметры режима в
контрольном узле электрической сети, которая позволяет
выполнить
начальное
распределение
параметров
генетического алгоритма и обеспечить высокую точность
прогнозирования. Результаты применения предложенных
алгоритмов к тестовой электрической сети показали
эффективность определения мест нетехнических потерь
электроэнергии. Для правильного выбора коэффициентов
регулирования управляемых устройств необходимо
произвести расчеты для всех возможных режимов
рассматриваемой электропередачи.
СПИСОК ЛИТЕРАТУРЫ
[1]
Приказ № 326 от 28 декабря 2008 г. Об организации в Министерстве
энергетики Российской Федерации работы по утверждению
нормативов технологических потерь электроэнергии при ее передаче
по электрическим сетям [Электронный ресурс] //Консорциум
Кодекс: [электронный фонд правовой и нормативно-технической
документации]. – URL:
.
[2]
Севек В. К., Сагааноол К. Б.-О., Манчык-Сат Ч. С., Севек Р. М.
Состав и классификация потерь электроэнергии при ее передаче //
Вестник Тувинского государственного университета. Технические и
физико-математические науки. – 2014. – №3. – URL:
elektroenergii-pri-ee-peredache (дата обращения: 10.04.2021).
[3]
Патент № 2651610 Российская Федерация, МПК G01R 11/19
(2006.01), G01R 31/08 (2006.01). Способ выявления мест
возникновения и величин нетехнических потерь энергии в
электрических сетях по данным синхронных измерений : №
2016151348 : заявл. 27.12.2016 : опубл. 23.04.2018 / Кононов Ю. Г.,
Зеленский Е. Г., Жуков М. В., Липский Р. Н. ; патентообладатели АО
«Электротехнические заводы «Энергомера», ФГАОУ ВО «Северо-
Кавказский федеральный университет». – 9 с.
[4]
George M. Messinis, Nikos D. Hatziargyriou, " Review of non-technical
loss detection methods", Electric Power Systems Research, 158, 2018, pp.
250-266, doi: 10.1016/j.epsr.2018.01.005.
[5]
Гладков Л. А., Курейчик В. В., Курейчик В. М. Генетические
алгоритмы / Под ред. В. М. Курейчика. – 2-е изд., испр. и доп. – М.:
ФИЗМАТЛИТ, 2006. – 320 с.
[6]
Свид. 2018612344 Российская Федерация. Свидетельство об
официальной регистрации программы для ЭВМ. Программный
комплекс для расчета режимов электрических сетей / В. А. Агеев, П.
А. Волгушев, К. А. Душутин; заявитель и правообладатель ФГБОУ
ВО «МГУ им. Н. П. Огарёва» (RU). – № 2017663623; заявл. 26.12.17;
опубл. 15.02.18, Реестр программ для ЭВМ. – 1 с.
