231
В-«A-Б»-А
2сек 110 кВ
1сек 110 кВ
ТТ-1-А
В-СВ-A
ТТ-2-А
В-«A-С»-А
ТТ-3-А
ТТ-5-А
ТТ-6-А
ДЗШР А1,
УРОВ А1
ДЗШР А2,
УРОВ А2
ПС А
В-ВН-Т1-А
В-ВН-Т2-А
ЛЭП 110 кВ (220 кВ)
ПС А – ПС «Б»
ЛЭП 110 кВ (220 кВ)
ПС А – ПС «С»
Обмен командами РЗмеждуДЗШР ПС «А» и
защитами ЛЭП «А-Б» наПС «Б» по КС 1 И 2
Обмен командами РЗмеждуДЗШР ПС «А» и
защитами ЛЭП «А-С» наПС «С» по КС 1 И 2
Обмен командами РЗмеждуДЗШР ПС «А» и
защитами ЛЭП «А-Б» наПС «Б» по КС 1 И 2
Обмен командами РЗмеждуДЗШР ПС «А» и
защитами ЛЭП«А-С» наПС «С» по КС 1 И 2
Команда запрета работы ДЗШР А1 от
МТЗНН Т1-Апо каналу 1 и 2
Команда запрета работы ДЗШР А1 от
МТЗНН Т2-Апо каналу 1 и 2
Команда запрета работы ДЗШР А2 от
МТЗНН Т2-Апо каналу 1 и 2
Команда запрета работы ДЗШР А2 от
МТЗНН Т1-Апо каналу 1 и 2
КСЗ+АУВ
Измерения
Учет
КСЗ+АУВ
Измерения
Учет
Измерения
Учет
КСЗ+АУВ
Измерения
Учет
КСЗ+АУВ
ДЗТ
Измерения
Учет
КСЗ+АУВ
ДЗТ
ТТ-3-А

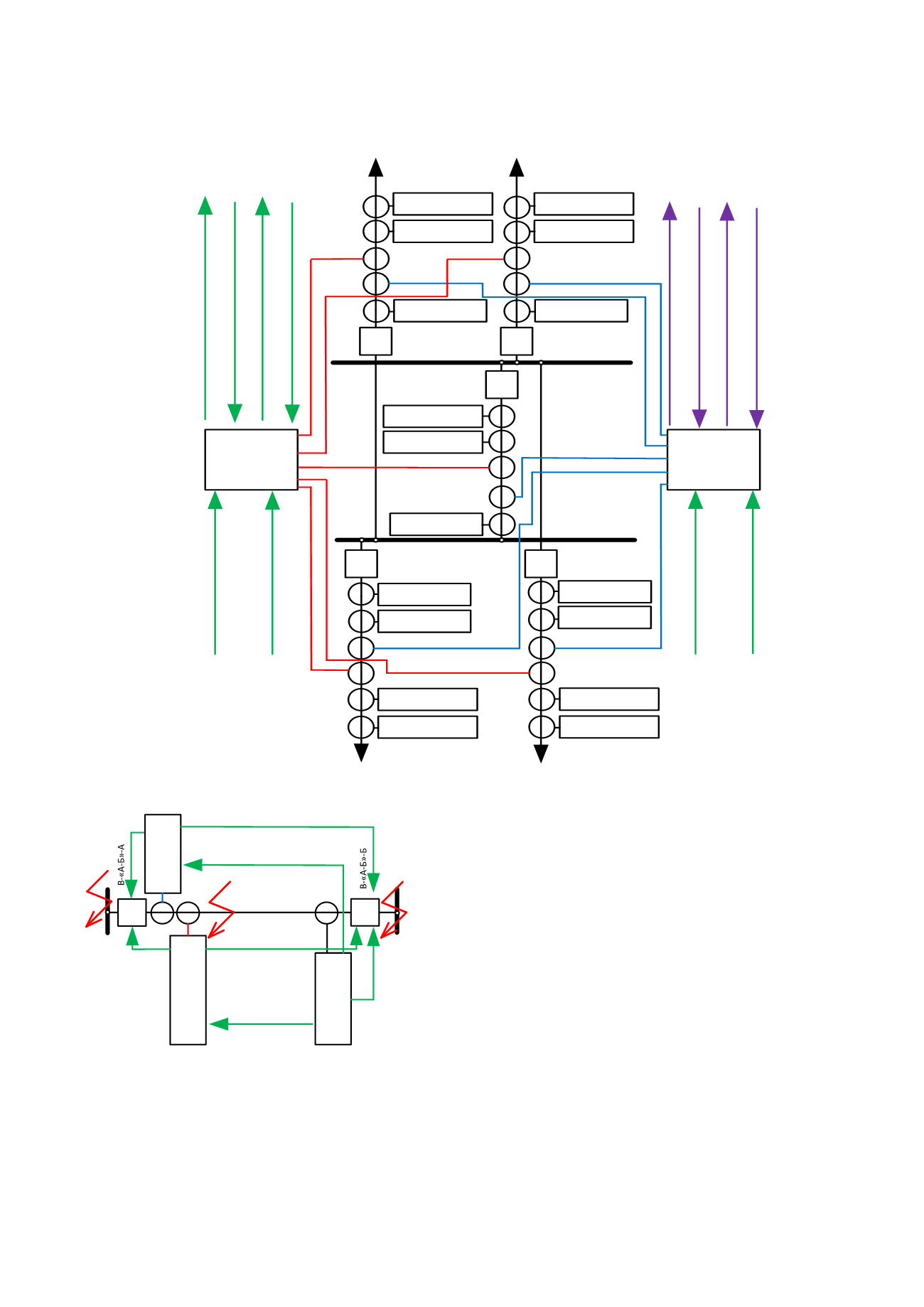

Рис. 2 – Обобщённая структура РЗА типовой ПС с ДЗШР
ДЗШР А1,
УРОВ А1
ДЗШР А2,
УРОВ А2
ВЛ А-Б
КСЗ с ТУ
К.1
К.2
К.3
Передача команды
блокировки ДЗШР А1 по
каналам связи 1 и 2
при внешних КЗ (т. К1)
Передача команды блокировки ДЗШР
А2 по каналам связи 1 и 2 при
внешнихКЗ (т. К1)
Передача команды отключенияот ДЗШР А2
спуском УРОВ
Передача команды
отключения от ДЗШРА1
С пуском УРОВ
Отключение
В-«А-Б»-А
с пуском УРОВ
ПС А
ПС Б
Отключение
В-«А-Б»-А
спуском УРОВ
Отключение
В-«А-Б»-Б
спуском УРОВ
Рис. 3 – Логика взаимодействия ДЗШР и КСЗ с ТУ при КЗ
При выявлении КЗ на ЛЭП «А-Б» в точке К.2, ДЗШР А1
и А2 передают сигналы телеускорения в КСЗ на
противоположном конце ЛЭП по каналам связи №1 и №2.
В случае пуска ускоряемых ступеней КСЗ ПС «Б», сигнал
запрета на ПС «А» не отправляется, и ЛЭП отключается с
обеих сторон с пуском УРОВ в соответствии с логикой,
показанной на Рисунке 3.
При КЗ в точке К.1 ДЗШР А1 и А2 работают
аналогично, как при КЗ в точке К.2, но получают
блокирующий сигнал с ПС «Б» от КСЗ ЛЭП «А-Б».
Блокирующий сигнал формируется, так как для
ускоряемых ступеней ДЗ и ТЗНП КСЗ ЛЭП «А-Б» на
ПС «Б» данное короткое замыкание является внешним и их
срабатывание не происходит.
При КЗ в точке К.3 (на шинах ПС «А»), блокирующий
сигнал с ПС «Б» от КСЗ ЛЭП «А-Б» отсутствует, так как
КЗ в зоне действия защит. ДЗШР А1 и А2 при этом
работают в соответствии с типовой логикой ДЗШ и не
отправляет
сигнала
ТУ
КСЗ
ЛЭП «А-Б» на ПС «Б».
При установке одинаковых комплектов ДЗШР на
концах ЛЭП, логика выявления КЗ с обеих сторон будет
выполнена в соответствии с описанием к Рисунку 1, и
устройства при выявлении КЗ будут обмениваться
блокирующими сигналами друг с другом в соответствии с
логикой, приведенной на Рисунке 4.
