соответствует температуре выбранной уставки, учитывать
приращение допустимого перетока от УВ не допустимо
(таблица 1).
Таблица I.
Схема сети
Т, °С
МДП без ПА, МВт
МДП с ПА, МВт
НК
Критерий определения МДП
без ПА (с ПА)
КС 1
Нормальная схема
(зимняя уставка, -5 °С)
-5 и ниже
265
265+УВ
20
АДТН ВЛ 110 кВ Карманово
– Арлан 2 ПАР 1СШ-110 кВ
Кармановской ГРЭС
0
255
255
5
245
245
УВ – разгрузка ТГ-1, ТГ-2 (ДРТ)
B.
Если у АОПО нет ступени на «себя» и АОПО
имеет одно УВ, которое выдается разово и в полном
объеме
Срабатывание АОПО зависит не от температуры, а от
фактической токовой загрузки сетевого элемента, поэтому
даже если температура наружного воздуха не
соответствует температуре, выбранной уставки –
произойдёт срабатывание АОПО при достижении уставки
по току. Таким образом, даже когда температура
наружного воздуха не соответствует температуре уставки
АОПО, МДП в КС может быть увеличен за счет УВ АОПО
при условии достижения уставки срабатывания при
нормативном возмущении. Здесь целесообразно ввести
понятие «область эффективности АОПО» (рис. 1).
Если фактический переток в КС находится в зоне
эффективности АОПО, то при определении МДП с ПА
можно учитывать УВ (таблица 2). Но если фактический
переток в КС находится не в зоне эффективности АОПО
нельзя учитывать УВ – МДП без ПА.
Однако, необходимо понимать, если температура
наружного воздуха будет выше температуры выбранной
уставки – будет возникать недопустимая область (рис. 2).
В случае нахождении фактического перетока в
недопустимой области после нормативного возмущения
ток по защищаемому элементу не достигнет уставки
АОПО, но при этом элемент будет загружен недопустимо.

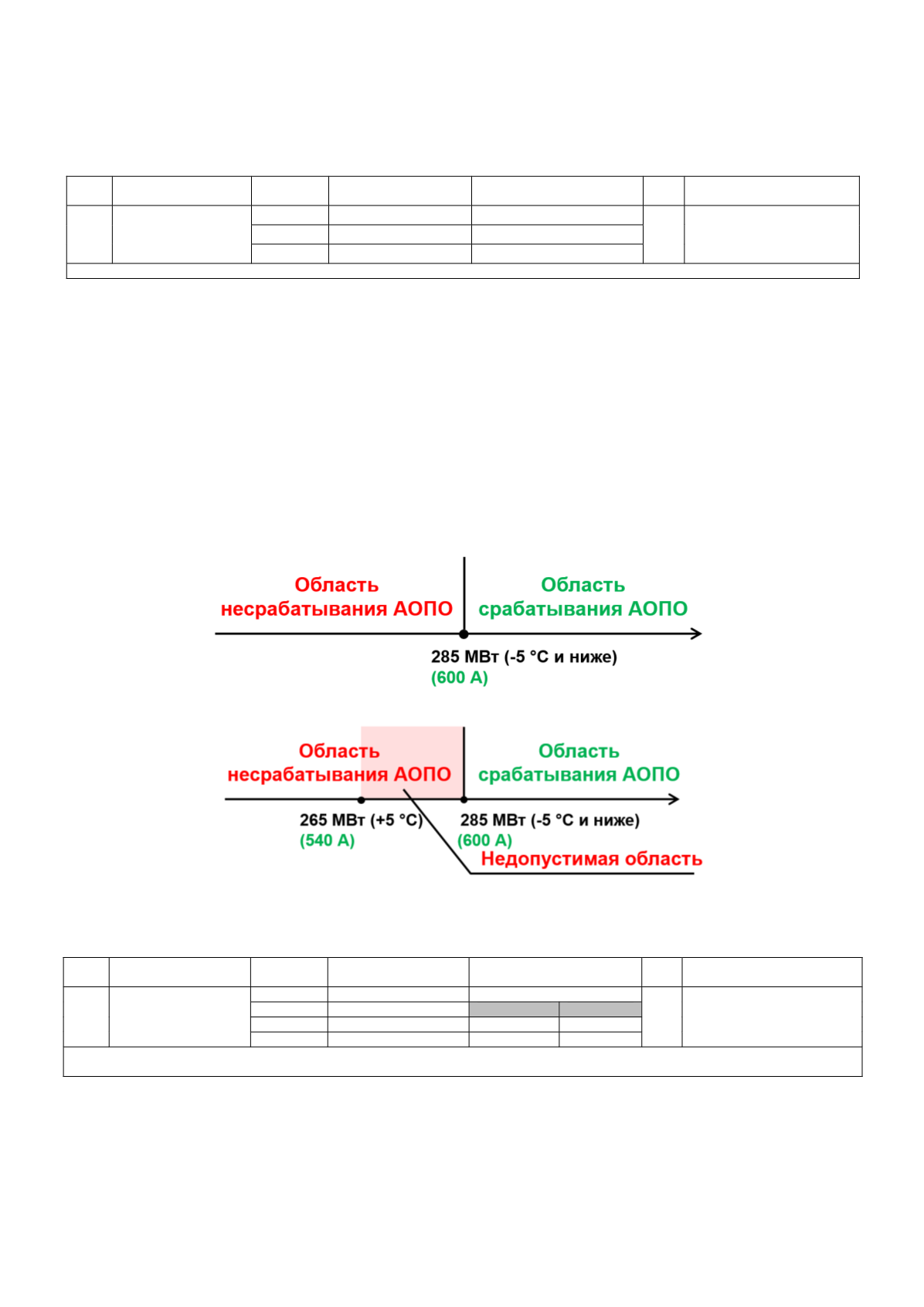

Рис. 1 – Область эффективности АОПО
Рис. 2 – Недопустимая область для +5 °С
Таблица II.
Схема сети
Т, °С
МДП без ПА, МВт
МДП с ПА,
МВт
НК
Критерий определения МДП
без ПА (с ПА)
КС 1
Нормальная схема
(зимняя уставка, -5 °С)
-5 и ниже
265
265+УВ
20
АДТН ВЛ 110 кВ Карманово –
Арлан 2 ПАР 1СШ-110 кВ
Кармановской ГРЭС
Р
сеч
< 285
Р
сеч
≥ 285
0
255
255
255+УВ
5
245
245
245+УВ
УВ – отключение нагрузки 100 МВт.
Р
сеч
– фактический переток в КС 1.
C.
Если у АОПО есть ступень на «себя» и тип УВ –
ДРТ (АЗГ)
В отличии от пункта 4.1. в данном случае у АОПО есть
ступень на «себя». Так как в переходном процессе
мгновенное значение тока будет больше установившегося
значения – мгновенное значение тока может привести к
срабатыванию токового реле и после того как ток снизится
до установившегося значения токовое реле не вернется в
исходное состояние.
