112
3.
Оценку состояния.
4.
Расчёт УР.
5.
Запись результатов расчёта в текстовый файл.
6.
Чтение текстового файла и запись результатов
расчёта в ОИК СК-2007.
Периодичность проведения расчётов выбрана равной
одной минуте для достижения качественного соответствия
фактических данных (ТМ) и расчётных, а также на
основании отстройки от возможных задержек основных
операций. Временные затраты основных операций и
сравнение расчётного и фактического значений тока по ВЛ
220 кВ приведены на рисунке 2.

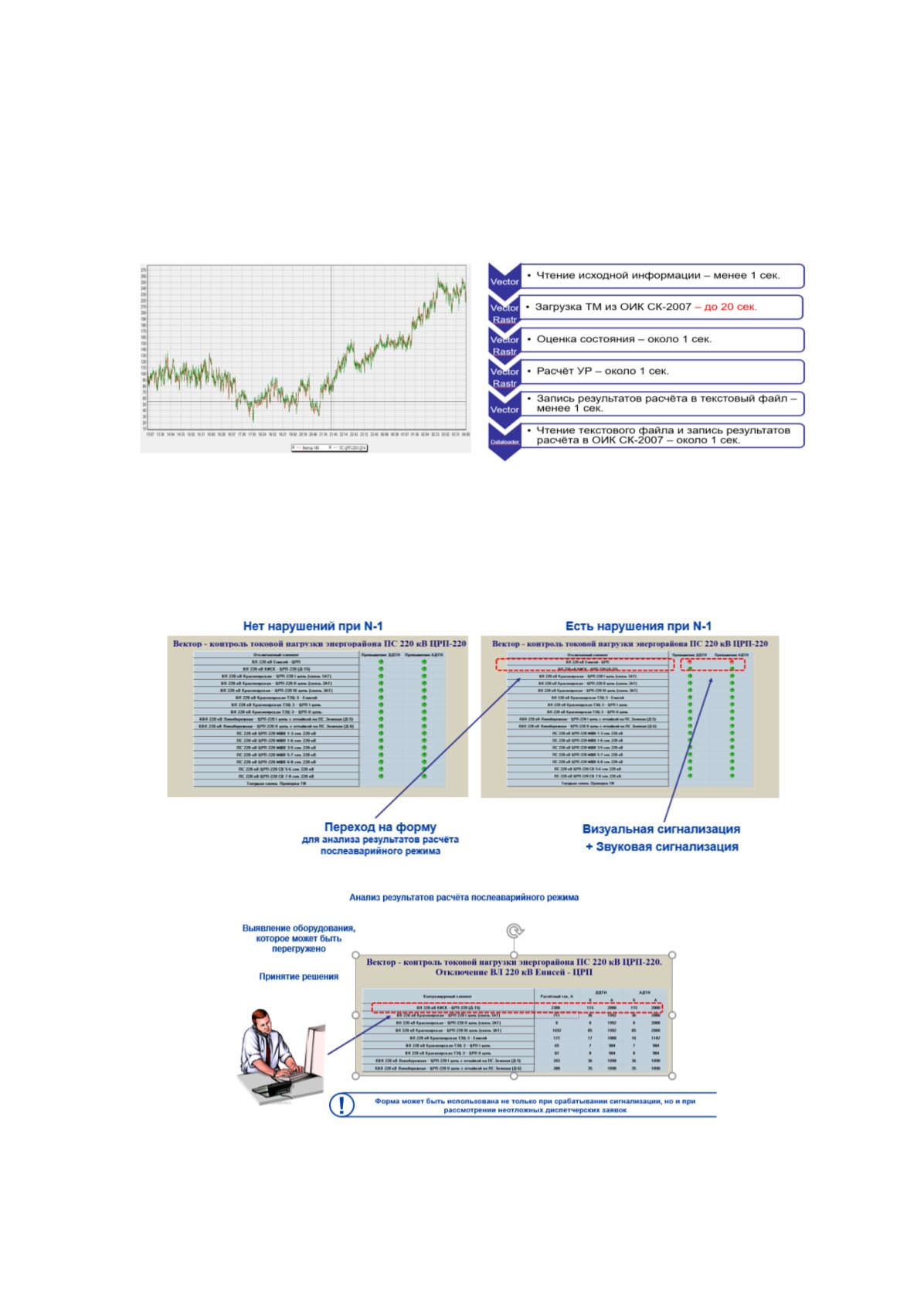

Рис. 2 – Временные затраты основных операций и сравнение расчётного значения тока (красный график) и фактического тока (зелёный график)
III.
С
ИСТЕМА ОТОБРАЖЕНИЯ
Система отображения реализована на базе СК-2007 и
представляет из себя двухуровневую форму отображения.
Первый уровень отображения содержит список
отключаемых элементов, а также содержит визуальную и
звуковую сигнализации, которые сработают в случае
выхода ПЭР при аварийном (оперативном) отключении
элемента (рисунок 3). Второй уровень отображения
содержит информацию о расчётных величинах ПЭР при
аварийном (оперативном) отключении элемента (рисунок
4).
Рис. 3 – Первый уровень отображения ПО «Vector». Список отключаемых элементов.
Рис. 4 – Второй уровень отображения ПО «Vector». Расчётные величины ПЭР при аварийном (оперативном) отключении элемента.
