Проектирование «сверху вниз»
(создание деталей в контексте сборки). С
точки зрения процесса конструирования это идеологически более правильный
подход, так как модели деталей разрабатываются в контексте сборки, т.е. на ос-
нове геометрических элементов других деталей. Заключается в первоначальной
разработке концептуальной схемы и компоновки изделия, определении его га-
баритов, а затем уже в проектировании входящих в него узлов, деталей и зада-
нии взаимосвязей между ними.
На практике при проектировании сборок чаще всего применяется сочета-
ние вышеназванных подходов.
Важной особенностью работы с геометрическими моделями сборок явля-
ется возможность создания параметрических ограничивающих отношений ме-
жду отдельными элементами сборки. Ассоциативная связь между деталями
приводит к тому, что при изменении одной детали, остальные, связанные с ней,

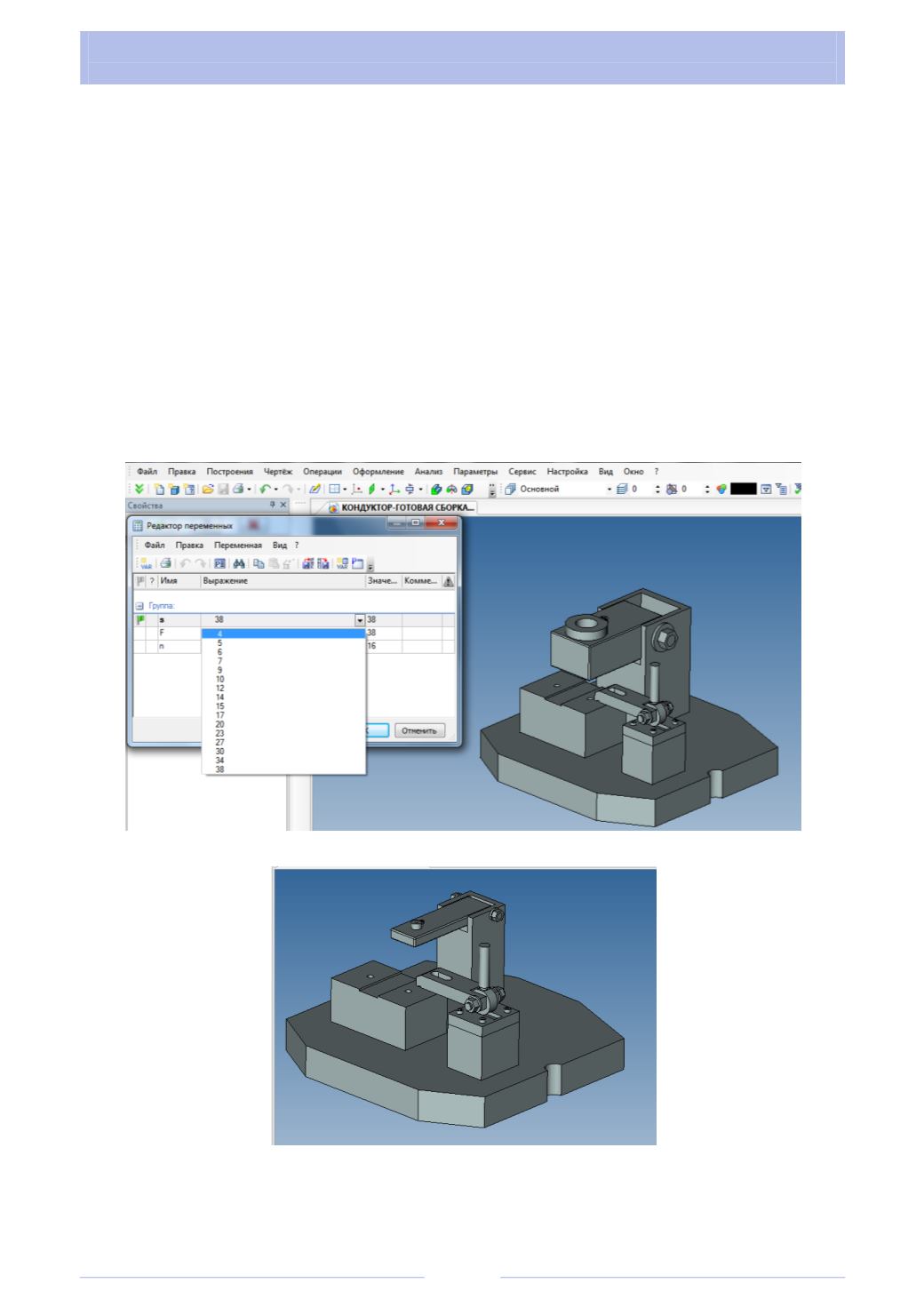

автоматически перемещаются и (или) меняют свою геометрию (рис. 2.5,
а
,
б
).
а)
б)
Рис. 2.5
