методы разделяют на односторонние и многосторонние.
Они основаны на фиксации фронтов электромагнитных
волн, возникших в результате повреждения на линии
электропередачи (ЛЭП), по концам линии (рис. 8).

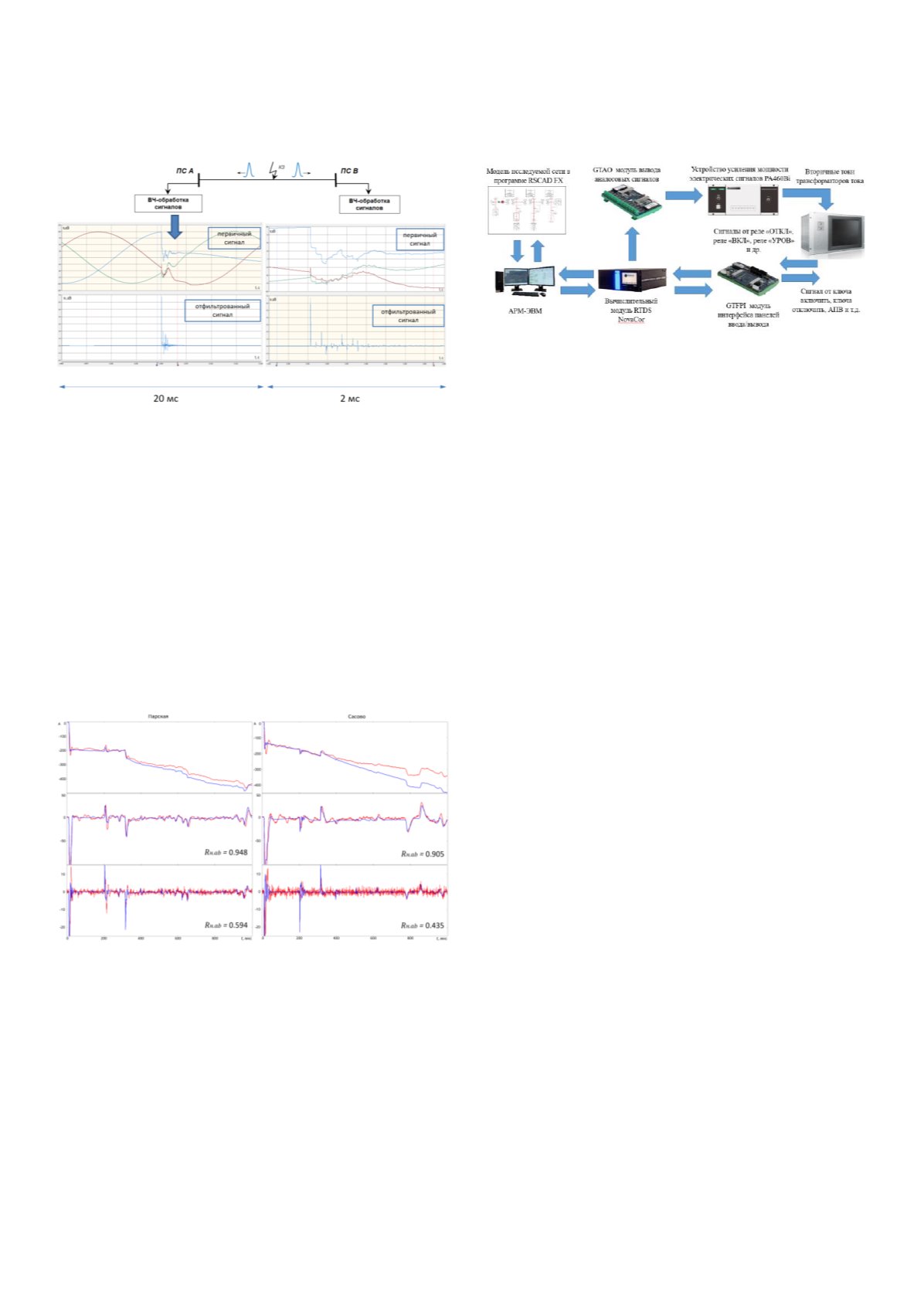

Рис. 8 – Моделирование волнового электромагнитного «портрета» на
шинах подстанций
В рамках одного из научных направлений,
проводимых
на
кафедре
«Электроэнергетика,
электроснабжение и силовая электроника» ведется
разработка
алгоритмов
распознавания
«волновых
портретов» и алгоритмов автоматического повторного
включения
на
кабельно-воздушных
линиях
электропередачи (АПВ КВЛ) [2]. Важной задачей
является оценка адекватности получаемых на модели
сигналов с реальными осциллограммами. Поэтому
проводится анализ методов упрощенной цифровой
обработки на коротком окне данных с целью выбора
алгоритма,
позволяющего
получить
наибольший
коэффициент корреляции модельных и реальных
сигналов. На рис. 9 показано сравнение полученных на
модели сигналов с реальными осциллограммами.
Рис. 9 – Сравнение реальных и модельных волновых сигналов
Наибольший коэффициент корреляции позволяет
получить метод фильтрации с центрированием величины
сигнала на коротком окне (вычитание постоянной
составляющей) [3].
B.
Функциональные испытания разрабатываемых
терминалов РЗА с применением ПАК RTDS NovsCor
В настоящее время в НГТУ разрабатывается серия
микропроцессорных устройств РЗА на разные классы
напряжения. Все вновь создаваемы устройства должны
подвергаться проверке на соответствие единым нормам и
требованиям, предъявляемым в СТО 56947007-
29.120.70.241-2017. Данный стандарт подразумевает
использование симулятора RTDS, который позволяет
производить полунатурные испытания, объединяя
имитационную модель и реальный физический объект
посредством обратной связи (рис.10).
Рис. 10 – Структура испытательной установки с ПАК RTDS
За счет постоянной обратной связи между устройством
РЗА и моделью осуществляется наблюдение за полной
картиной взаимодействий системы РЗА и ЭС в реальном
времени.
Результатами
испытаний
является
«срабатывание/не срабатывание» реле и получение
обратных сигналов от испытываемого устройства РЗА в
имитационную модель. В ходе исследования разработаны:
комплексная имитационная модель сети с элементами
управления, входными/выходными аналоговыми и
цифровыми каналами и осциллографированием событий;
программа и методика функциональных испытаний
терминала РЗА SPAC 801, отсутствующая ранее для ПАК
RTDS NovaCor.
IV.
Р
ЕЗУЛЬТАТЫ
Применение симулятора PSCAD и ПАК RTDS в НГТУ
позволяет:
развивать
у
магистрантов
навыки
имитационного моделирования; повысить эффективность
изучения сложных электротехнических дисциплин;
анализировать переходные режимы работы объектов
генерации, передачи и распределения электроэнергии,
силовой электроники; облегчить процесс восприятия
лекционного материала по читаемым дисциплинам;
создавать и отрабатывать алгоритмы и логику работы
существующих и разрабатываемых устройств защиты и
управления, автоматики нормальных и аварийных
режимов; моделировать с высокой точностью волновые
электромагнитные переходные процессы; производить
качественные функциональные испытания существующих
и разрабатываемых ИЭУ.
Важной задачей, стоящей перед Российским научно-
технически
сообществом,
является
создание
отечественных
импортонезависимых
динамических
симуляторов реального времени, к сожалению, в
настоящее время практически отсутствующих.
