248

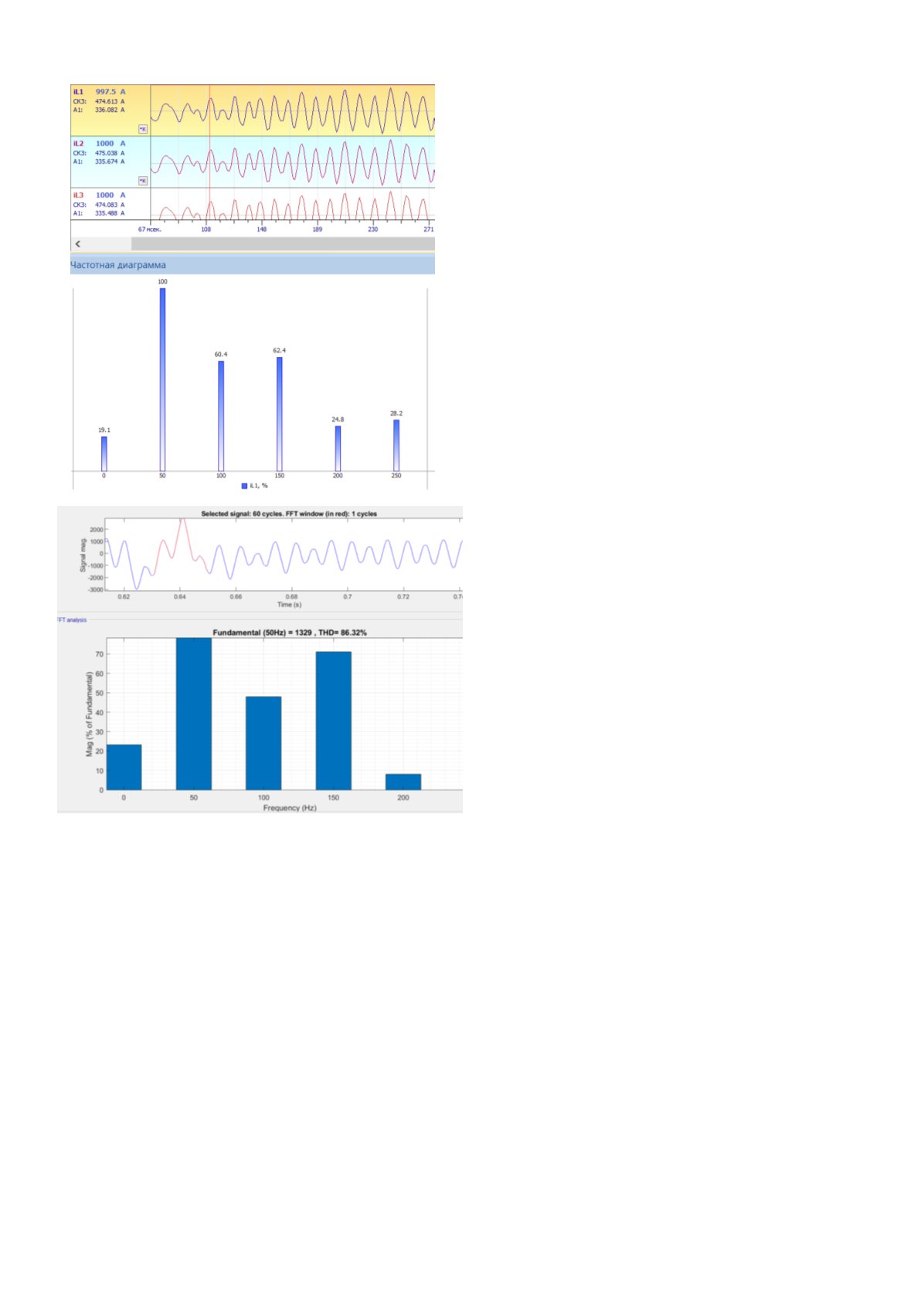

Рис. 1 – Осциллограмма тока КО и его гармонический состав.
Рис. 2 – Осциллограмма тока КО, полученная для аналогичного режима
в MATLAB
IV.
З
АКЛЮЧЕНИЕ
По результатам представленных опытов видно, что
для коммутации с недостаточным подмагничиванием УШР
или с разновременным включением фаз блокировка МТЗ
КО и ДЗНП КО-СО второй гармоникой (или сочетанием
гармоник) по аналогии с блокировкой-торможением
дифференциальной защиты трансформатора, будет
эффективной мерой по предотвращению неправильного
действия защит.
Список литературы
[1]
Долгополов А.Г. Управляемые шунтирующие реакторы. Принцип
действия, конструкция, режимы работы, релейная защита и
автоматика. – М.: ООО ИД ЭНЕРГИЯ, 2015. – 272 с.
[2]
Релейная защита от витковых КЗ в обмотках управляемых
подмагничиванием УШР. Долгополов А.Г., Кошкарева Л.А.
Энергетик № 12, 2015 г.
[3]
Особенности выбора параметров настройки устройств релейной
защиты
управляемых
подмагничиванием
шунтирующих
реакторов. Долгополов А.Г., Расщепляев А.И., Кошкарева Л.А.,
Релейщик, №2, 2017 г.
[4]
Диссертация на соискание ученной степени кандидата наук
повышение эффективности применения УШР на ЛЭП 500 кВ и
ПС 110 кВ электроэнергетической системы Кондратенко Д.В.
[5]
Карпов В.Н. Разработка численно-аналитических моделей
управляемых подмагничиванием шунтирующих реакторов для
анализа электромагнитных процессов в нормальных и аварийных
режимах электрических сетей : автореф. дис. канд. тех. наук:
Карпов В. Н.
[6]
Моделирование управляемых шунтирующих реакторов при
расчете статических и динамических режимов энергосистемы,
Долгополов А.Г., Климова Т.Г., Электро. электротехника,
электроэнергетика, электротехническая промышленность №1,
2017 г.
[7]
Модель управляемого шунтирующего реактора для исследования
поведения его релейной защиты. Кошкарева Л.А., Энергия
Единой Сети №4(46), 2019г.
