положительным (0 - 5 Па). Такое давление поддерживается за счет правильного
расположения горелок и форсунок и за счет изменения степени открытия
шибера в дымоходе.

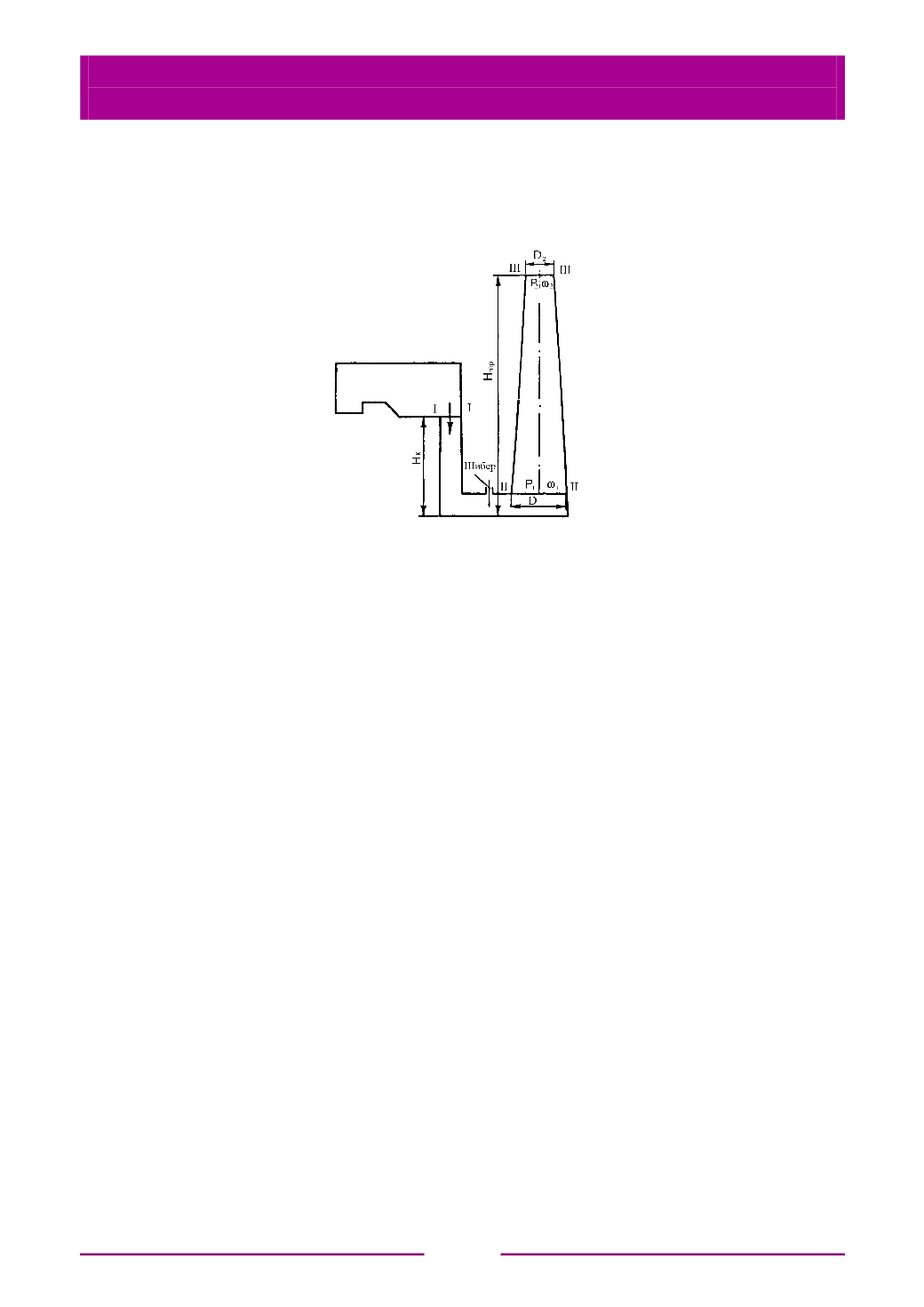

Рис. 3.7. Схема к расчету движения газов в печи
При расчете дымовой трубы подсчитывают сопротивление (потери
давления) на участке от рабочей камеры до основания дымовой трубы.
По ходу движения газов на участке от сечения I - I до сечения II - II имеют
место следующие потери давления: на опускание газов в отводящем
вертикальном канале, которые подсчитываются по формуле (3.15); потери на
трение
∆
Р
тр
; потери в местных сопротивлениях
∆
Р
мс
и в шибере
∆
Р
ш
.
Разрежение, создаваемое дымовой трубой, затрачивается на преодоление
всех указанных сопротивлений:
∆
Р
=
Н
к
(
ρ
о
-
ρ
г
)
g
+
∆
Р
тр
+
∆
Р
мс
+
∆
Р
ш.
(3.35)
Меняя степень открытия шибера и соответственно величину
∆
Р
ш
,
устанавливаем необходимое нулевое или положительное давление на поду
печи. При расчете необходимо учитывать, что плотности газов при движении
по тракту увеличиваются из-за падения температуры. Используют три способа
удаления продуктов горения из печи.
В простейшем случае отходящие газы поступают непосредственно в
помещение цеха через рабочие окна или через вертикальные газоходы. Метод
этот несовершенен и применяется редко для мелких установок. В более
крупных агрегатах работают с дымовыми трубами. Обычно используют одну
трубу на несколько печей, которые связаны с ней соединительными газоходами
(боровами). В печах повышенной производительности используют
искусственную тягу, которая осуществляется с помощью дымососов.
