ПЛАВИЛЬНЫЕ ПЕЧИ ЛИТЕЙНЫХ ЦЕХОВ
96
цесс расплавления. После полного расплавления шихты длина электрических
дуг увеличивается, поверхность ванны излучает значительную энергию на свод
и стены печи, поэтому для защиты футеровки подводимую мощность снижают.

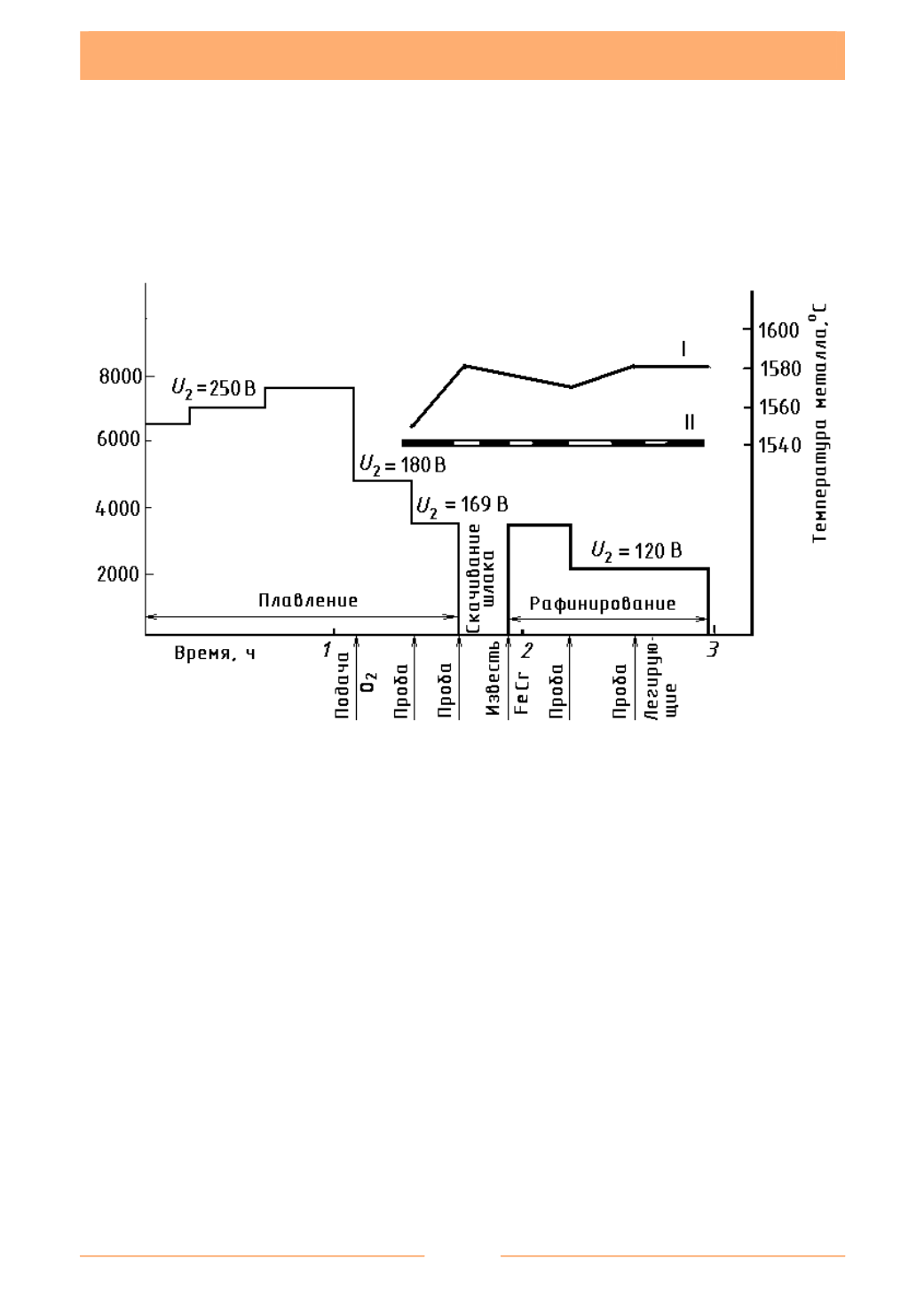

На рис. 4.3 показан пример изменения напряжения
U
2
на вторичной об-
мотке трансформатора, активной мощности печи и температуры металла в ней
по ходу плавки.
Рис. 4.3. Изменение некоторых параметров по ходу плавки
в дуговой электропечи:
I – температура металла; II – диаграмма работы установки
электромагнитного перемешивания
В последнее время для ускорения расплавления скрапа и снижения
удельного расхода электроэнергии применяют газокислородные горелки. Го-
релки вводят внутрь печи через отверстия в стене. Широкое распространение
получила продувка ванны кислородом через водоохлаждаемую фурму в период
плавки, когда в жидкой ванне происходит окисление примесей. Фурму вводят в
печь через отверстие в своде и устанавливают на расстоянии 200 – 250 мм над
уровнем шлака. При удельном расходе кислорода 5 – 10 м
3
/т потребление элек-
троэнергии снижается на 10 – 15%, а производительность печи возрастает на
5 – 10%.
