Возможные перебои электроснабжения подвергают
огромному риску функционирование на должном уровне
специальных объектов, оснащенных современной,
разнообразной техникой, сложными системами и
средствами
жизнеобеспечения.
Такие
проблемы
вызывают нарушения в выполнении поставленных задач,
а определённые установки для своего функционирования
требуют обязательного постоянного и качественного
электроснабжения.
Значительная часть систем, составляющих объекты
современного
жизнеобеспечения,
строится
с
использованием
приёмников
силовой
преобразовательной техники, имеющей нелинейные
вольт-амперные характеристики. Поэтому появление в
питающих сетях высших гармонических составляющих
(ВГС) тока и напряжения, существенно влияют на
надёжность функционирования систем автономного
электроснабжения
и
других
взаимосвязанных
технических систем.
Предлагается много разнообразных технических
средств и решений, направленных на повышение
качества электроэнергии (КЭ), однако решение задачи
эффективной компенсации высших гармонических
составляющих (ВГС) в САЭ с интенсивным
распространением нелинейной нагрузки (НН) пока
оставляет желать лучшего. На общем фоне проводимых
исследований активные системы коррекции формы
кривых тока и напряжения на базе параллельных
активных
фильтров
(ПАФ)
представляются
перспективными для компенсации ВГС в системах
объектов жизнеобеспечения [2].
Как показали экспериментальные исследования КЭ,
широкое внедрение усовершенствованных технических
средств последнего времени (систем частотно-
регулируемого электропривода, энергосберегающих
источников света, всевозможной оргтехники и т.п.,
рис.1.), значительно увеличило уровень ВГС тока и
напряжения. Данный рост ВГС вредит процессам,
обеспечивающим надёжную работу систем объекта.
Отсюда вытекает актуальность решения задачи
повышения КЭ для обеспечения надёжной работы
систем
электроснабжения
(СЭС)
объекта.

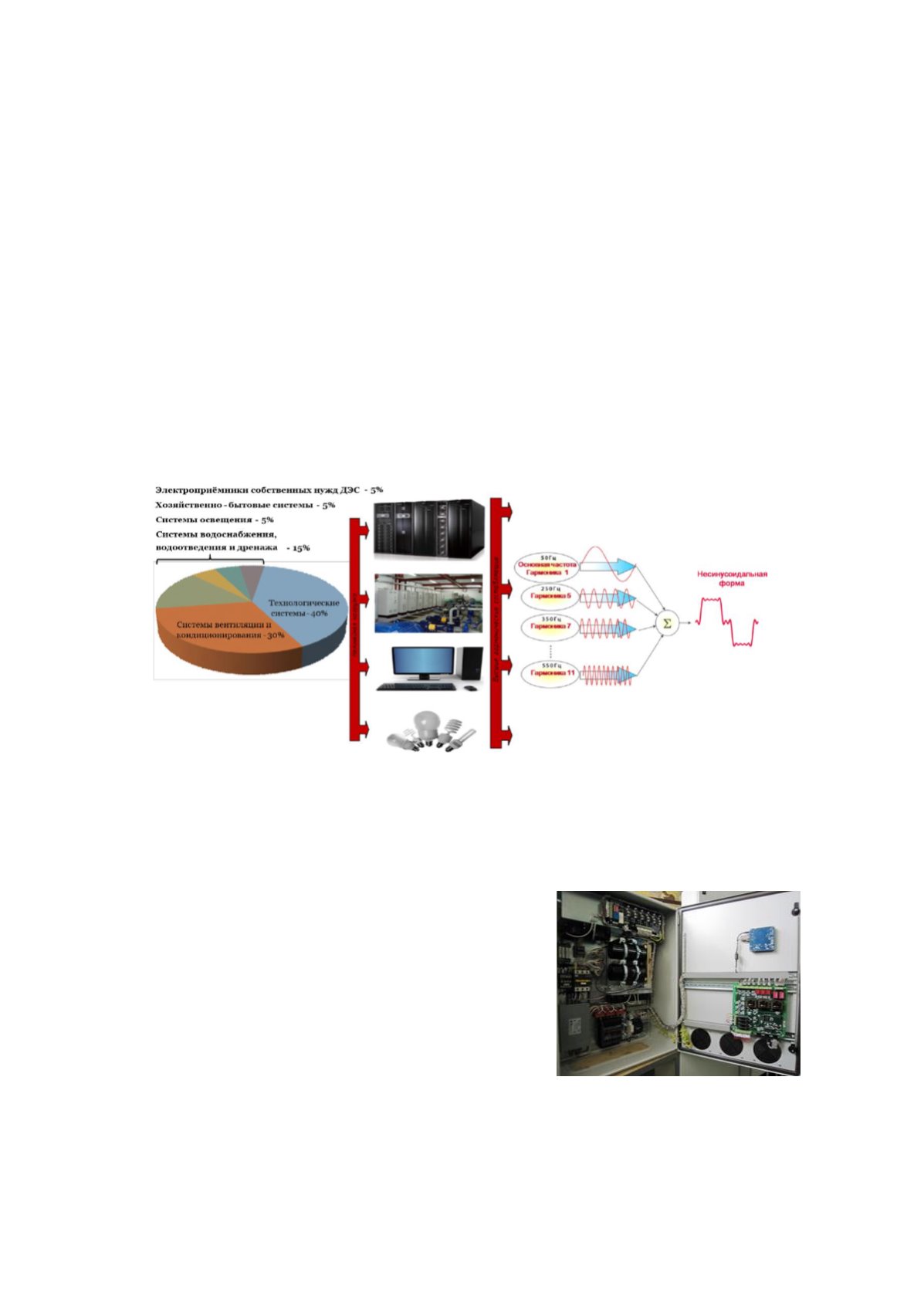

Рис. 1 – Источники нелинейных искажений систем автономного электроснабжения
Силовые
полупроводниковые
преобразователи
частоты (ПЧ) являются основным элементом установок
частотно-регулируемого
электропривода
насосов,
вентиляторов
лифтов
и
других
механизмов.
Возможность широкого использования ПЧ в САЭ
позволяет осуществлять комплексное регулирование в
технических системах объекта. Это повышает
эффективность функционирования данных систем.
Достоинством также являются и универсальность
силовых преобразователей частоты. Но ПЧ присущи
недостатки - они являются основным видом нелинейной
нагрузки в САЭ, и искажают формы кривых тока и
напряжения сети.
Для повышения КЭ на специальных объектах
разработан комплекс технических средств. Он
включает в себя активный динамический фильтр (АДФ),
компенсирующий
высшие
гармонические
составляющие тока и реактивную мощность, и
устройство стабилизированного питания (УСП),
работающее по принципу двойного преобразования
энергии.
Внешний вид образца АДФ с током компенсации
25 А представлен на рис. 2.
Рис. 2 – Активный динамический фильтр с током компенсации 25 А.
II.
Э
КСПЕРИМЕНТАЛЬНОЕ ИЗУЧЕНИЕ РАБОТЫ
АДФ
НА ПРИМЕРЕ МОДЕЛИ
СЭС
Принцип работы АДФ основан на том, что система
управления
вычисляет
токи
управления,
с
использованием
широтно-импульсной
модуляции
преобразует их в сигналы переключения и подаёт на
