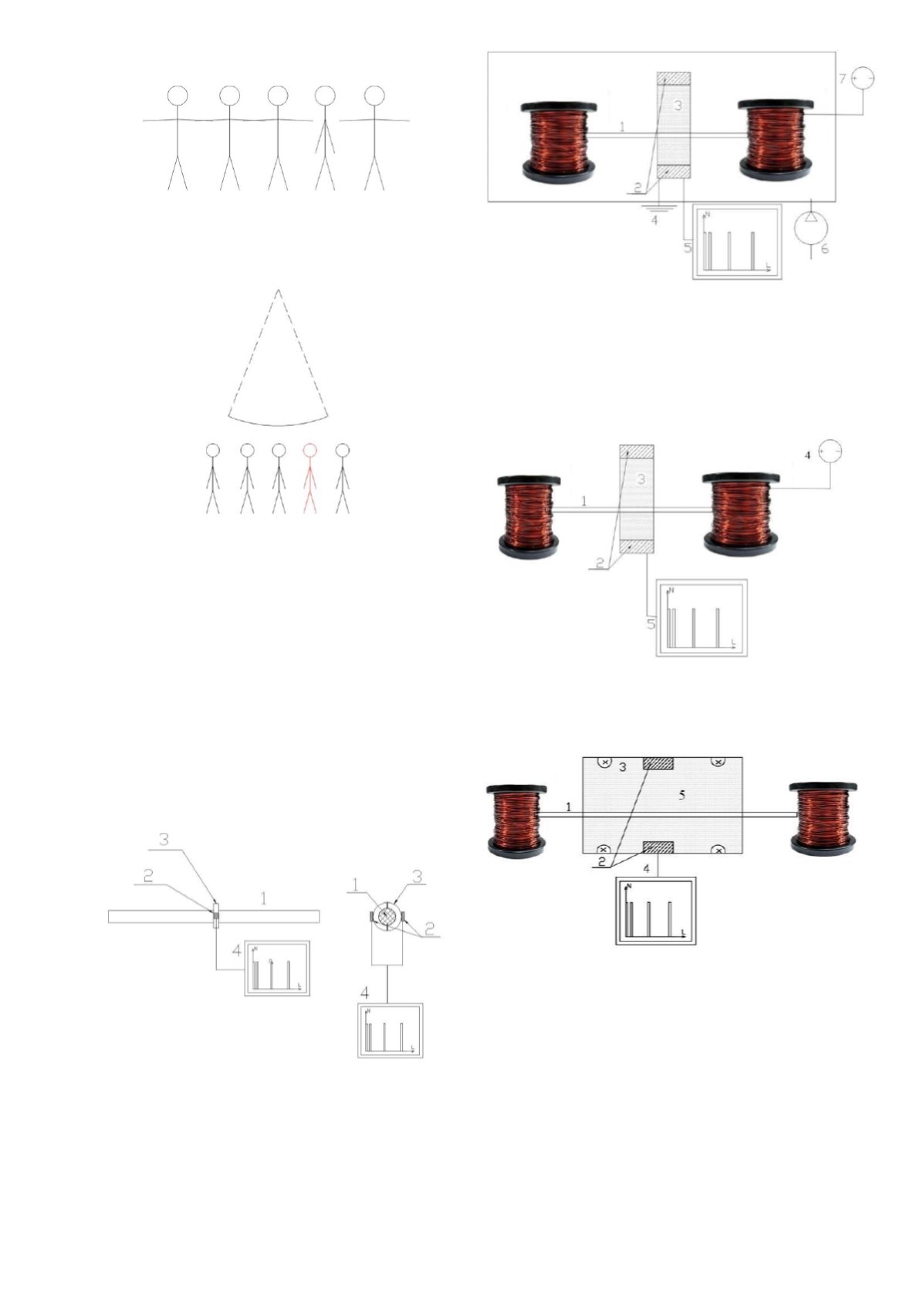

Рис. 4 – при пропускании тока небольшой величины человечек
опускает руки немного (но дефекта не возникает), этого достаточно
чтобы обнаружить его
Рис. 5 – человечки «подсвечиваются» – дефектные реагируют на
внешнее поле или вещество, отличимо от недефектного человечка
Используя метод «маленьких человечков», мы
выяснили, что дефекты необходимо выявить до начала
протекания тока/при протекании тока небольшой
величины, а также возможности использования внешнего
поля для проведения диагностики.
V.
П
ЕРЕХОД ОТ ФИЗИЧЕСКОГО ПРОТИВОРЕЧИЯ К
ТЕХНИЧЕСКОМУ
На данном шаге попытаемся дать принципиальную
схему устройств, разрешающих конфликт. Будут
представлены все возможные варианты устройств
(рисунки6-9).
Рис. 6 – Принципиальная схема устройства №1:1 –
эмальпровод;
2–два датчика; 3-два контактных полукольца; 4 –
регистрирующее устройство
Рис. 7 – Принципиальная схема устройства
№2:1 – эмальпровод; 2 – два датчика; 3 – инертный газ;
4 – заземление; 5 – регистрирующее устройство; 6 – насос;
7 – источник питания.
Рис. 8 – Принципиальная схема устройства №3:
1 – эмальпровод; 2 – два датчика; 3 – жидкость или газ;
4 – источник питания; 5 – регистрирующее устройство.
Рис. 9 – Принципиальная схема устройства
№4:1 – эмальпровод; 2 – два датчика; 3 – лампы
ультрафиолетовые; 4 –
регистрирующее устройство;
5 – жидкость или газ.
VI.
Р
ЕЗУЛЬТАТЫ
В устройстве №1
применяются два контактных
полукольца, к каждому из которых подключаются датчик,
подающий сигнал о наличии проводимости через
эмальпровод (т.е. через дефект). Сигнал от каждого
датчика поступает в регистрирующее устройство, которое
преобразует полученные данные в график или числовое
значение о количестве дефектов на проводе. Полукольца
могут быть сделаны из любого проводящего твердого
вещества, обладающего достаточной устойчивостью к
