После этого области, заполненные максимумами одной интенсивности,
необходимо обвести и закрасить (заштриховать) цветами, соответствующими
разным интенсивностям (рис. 8).

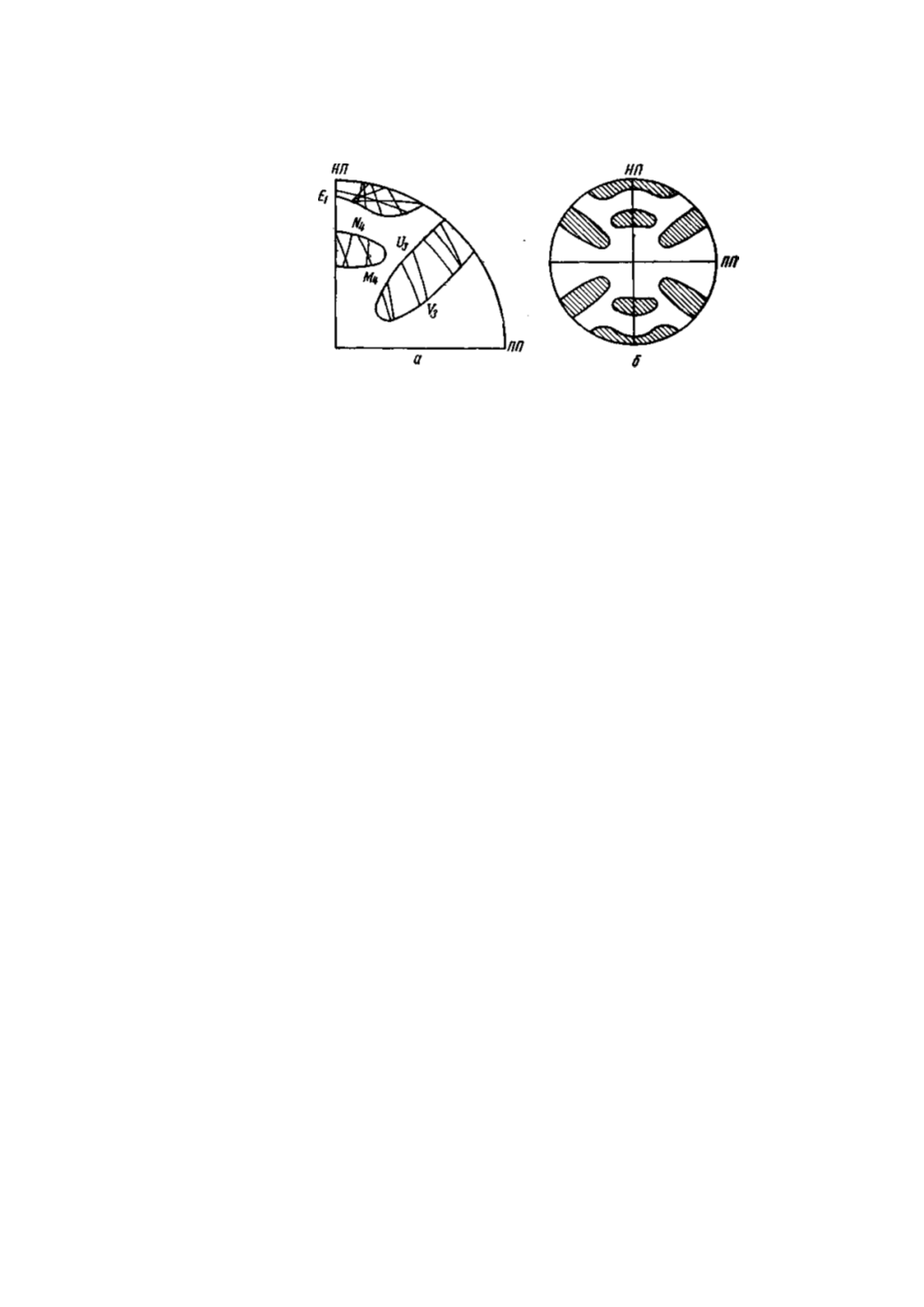

Рис.25. Интерполяция
(а)
и симметричное развитие
(б)
полюсной
фигуры
Распределение интерференционных максимумов в участках полюсной
фигуры между непосредственно полученными из рентгенограмм
определяется интерполяцией.
Анализ полюсных фигур
Определение ориентировок по готовым полюсным фигурам
производится с помощью стандартных проекций (сеток Закса). Для этого
накладывают полюсную фигуру на разные стандартные проекции и
вращением добиваются того, чтобы максимумы полюсной фигуры совпали с
выходами нормалей на стандартной проекции от плоскостей с теми
индексами
(hkl),
для которых построена данная полюсная фигура.
В случае совпадения индексы центрального пятна данной стандартной
проекции будут представлять собой индексы атомной плоскости,
параллельной плоскости прокатки. Индексы нормали на круге проекций,
совпадающие с выходами осей
НП
и
ПП,
являются индексами направлений в
решетке, совпадающих соответственно с направлением вдоль и поперек
прокатки.
В случае сложной текстуры может оказаться, что параллельно пло-
скости прокатки установились не одна, а две и даже больше систем
плоскостей (в одних кристаллитах – плоскости с одними индексами, в других
кристаллитах – с другими). Тогда не все максимумы полюсной фигуры будут
покрыты полюсами плоскостей
(hkl)
одной стандартной проекции. Часть
максимумов может оказаться свободной. В таком случае следует найти
другую стандартную сетку, в которой те же полюсы
(hkl)
совпали бы со
свободными максимумами. Эта стандартная сетка даст новые значения
индексов плоскости и направлений, параллельных плоскости прокатки и
направлениям
НП
и
ПП.
В качестве примера на рис. 9 приведена полюсная фигура плоскости
(
110
) холоднокатаного железа, построенная Курдюмовым и Заксом.
