169
конденсаторе турбоустановки с учетом потерь мощности
на привод насоса охлаждающей циркуляционной воды.
На рис. 2 изображены графики полученных
зависимостей давления в конденсаторе турбины (сплошная
линия) и полезной мощности турбоустановки (штриховая
линия) от количества охлаждающей циркуляционной воды.
Как видно, график зависимости полезной мощности
турбины от расхода охлаждающей циркуляционной воды
содержит экстремум, соответствующий оптимальному
значению количества охлаждающей воды в исследуемом
режиме работы установки. Сопоставив данные из двух
графиков, можно получить значение оптимального
давления в конденсаторе турбины и расхода охлаждающей
циркуляционной воды.

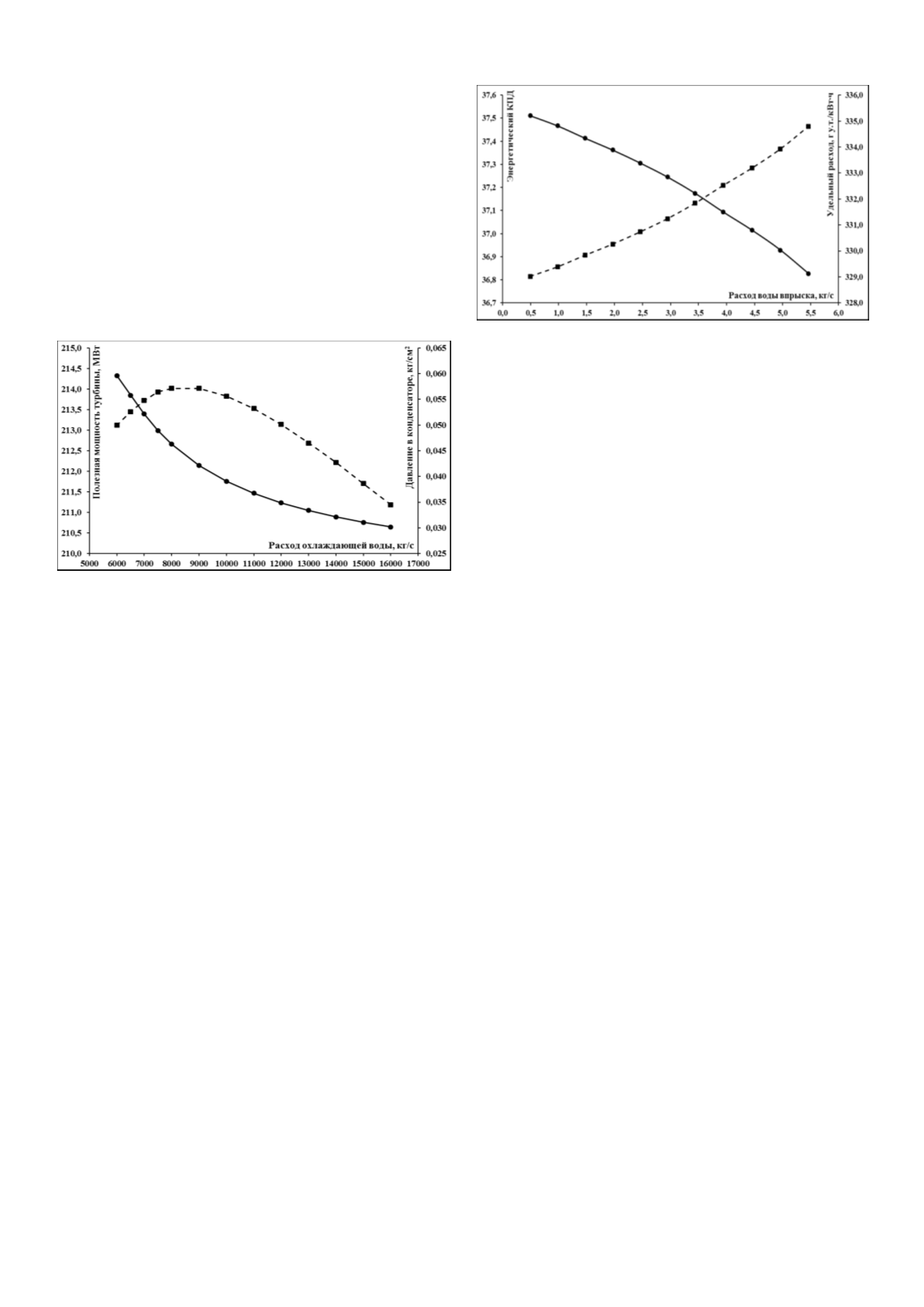

Рис. 2 – Зависимость полезной мощности турбины и давления пара в
конденсаторе от расхода охлаждающей циркуляционной воды
Другим
примером
применения
настроенной
математической модели исследуемого энергоблока
является исследование влияния впрыска охлаждающей
воды в пароохладитель пара промежуточного перегрева на
эффективность всего энергоблока. Очевидно, что при
нулевом значении впрыска воды в пароохладитель
вторичного пара эффективность работы энергоблока будет
максимальной,
но
в
реальных
режимах
его
функционирования
необходимо
жертвовать
эффективностью
для
поддержания
необходимой
температуры вторичного пара перед турбиной. Таким
образом, задача состоит в построении зависимости
показателей эффективности энергоблока от количества
охлаждающей воды, поступающей в пароохладитель
вторичного пара.
На рис. 3 изображены полученные графики
зависимостей
энергетического
КПД
энергоблока
(сплошная линия) и удельного расхода условного топлива
на выработку электроэнергии нетто (штриховая линия) от
количества охлаждающей воды впрыска в трубопровод
вторичного пара. На рисунке наблюдается уменьшение
энергетического КПД и увеличение удельного расхода
топлива с возрастанием количества воды впрыска.
Рис. 3 – Зависимость энергетического КПД энергоблока и удельного
расхода условного топлива от расхода охлаждающей воды впрыска
VI.
З
АКЛЮЧЕНИЕ
В настоящей работе был представлен комплексный
подход
применения
аппарата
математического
моделирования и параметрической оптимизации при
исследовании
и
оптимизации
режимов
работы
действующих теплоэнергетических установок.
Данное исследование направлено на повышение
эффективности
работы
теплоэнергетического
оборудования и электростанций, но является достаточно
универсальным, так как может применяться и в других
областях науки и техники, например, при оценивании
состояния
и
оптимизации
режимов
работы
электроэнергетических, трубопроводных и других
технических систем.
