закалки в решетке матрицы образуются небольшие области повышенной
концентрации, так называемые комплексы (сlustег) - Это обнаруживается
по изменению электрического сопротивления даже тогда, когда
рентгенографически наличие таких областей еще нельзя установить из-за их
малой величины. Комплексы растут и постепенно захватывают столько атомов,
что уже можно говорить о концентрации растворенных атомов в них. На
основании количественного анализа результатов экспериментов по
малоугловому рассеянию Герольд заключил, что, например, в сплавах алюминий
— цинк при комнатной температуре концентрация ЦИIIК Внутри сферических
вон
достигает 39% в то время как вокруг них она составляет
только 18% Эти значения не зависят пи от температуры гомогенизации твердого
раствора ни от длительности выдержки, а определяются только температурой
при которой эта выдержка происходит. Образование таких комплексов, обычно
очень быстрое (менее 1 мин), можно истолковать как установление

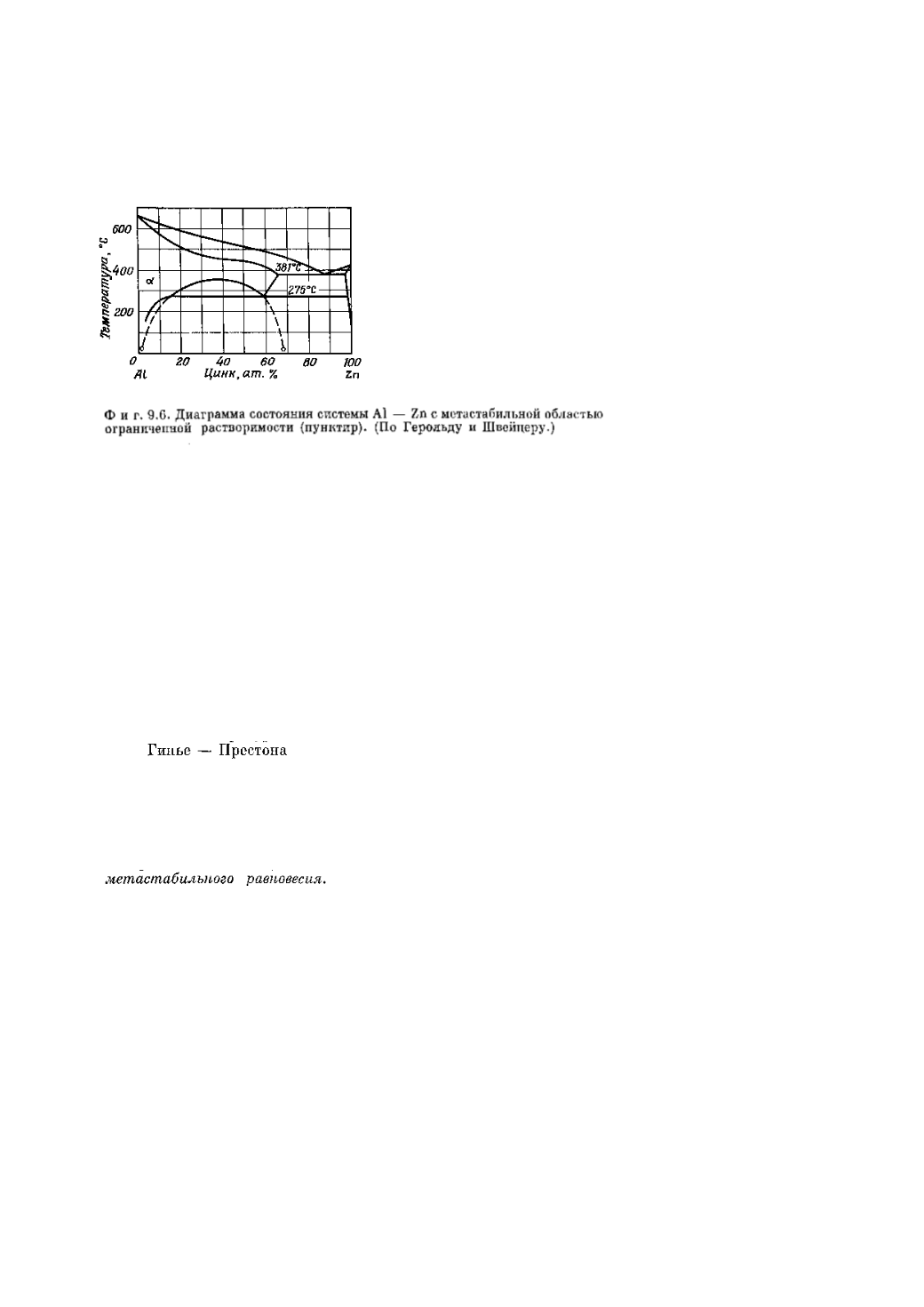

Линии, ограничивающие метастабильную область
отсутствия растворимости, в случае системы алюминий — цинк оказываются как
бы продолжением к более низким температурам линии, ограничивающей
область распада твердого раствора выше 275° С на диаграмме равновесия (см.
фиг. 9.6).За быстрым процессом установления значений концентраций. который
можно рассматривать как отрицательную диффузию следует более медленный
процесс протекающий во время выдержки (фиг. 9.8). Он состоит в росте более
крупных эон радиусом примерно 30 Л и одновременном растворении более
мелких зон, Так что общий их объем остается постоянным. Необычная для
диффузионных явлений высокая скорость этих процессов является. с одной
стороны, следствием избытка вакансий зафиксированных закалкой. с Другой —
того обстоятельства, что решающее значение для скорости и процесса имеет не
энергия активация движения отдельных вакансий. а более низкая энергия пары
сна Кат{. На более поздних стадиях Энергии активации имеет большую
