выполнено из слюды - материала, слабо поглощающего рентгеновские лучи.

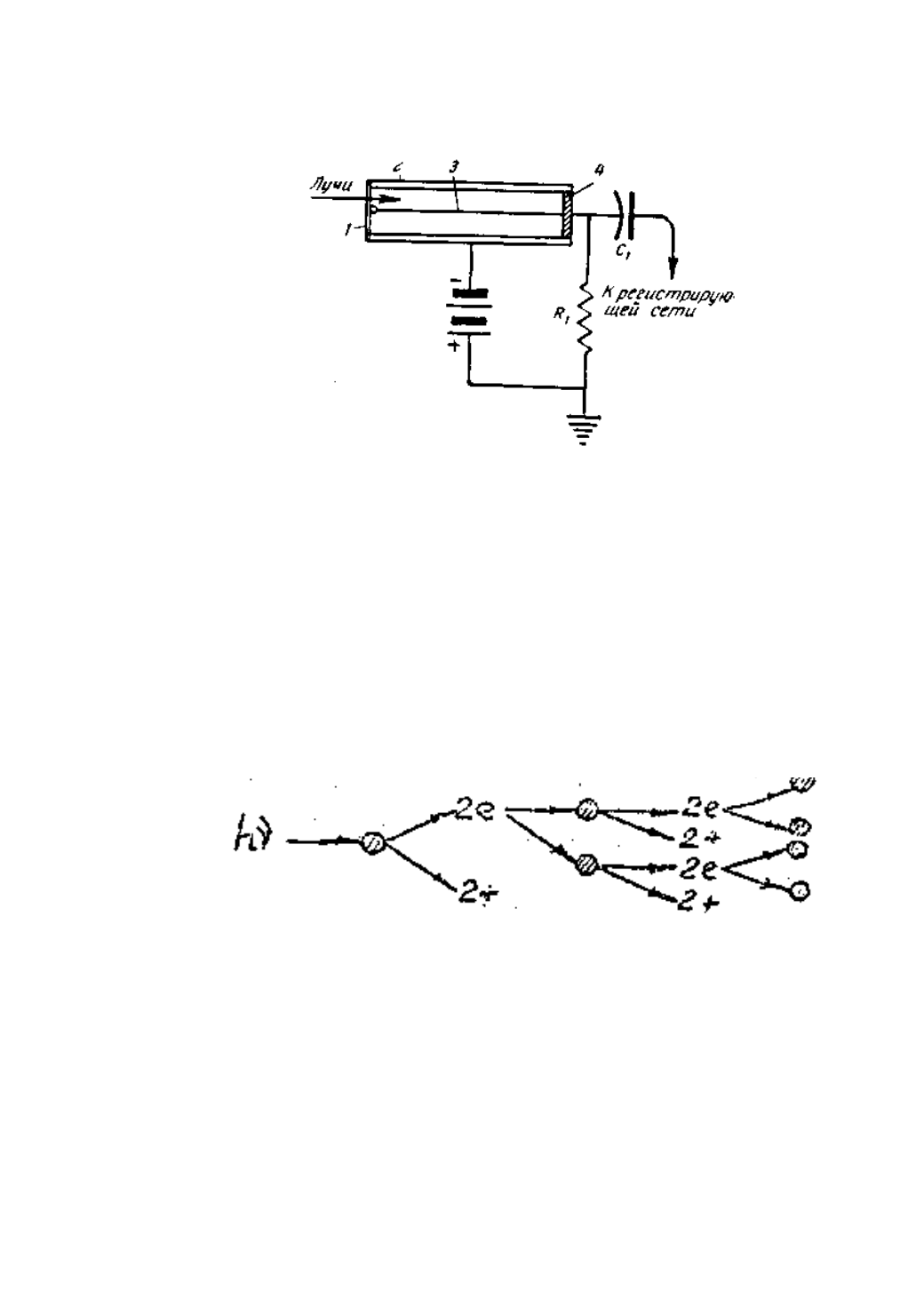

Схема счетчика приведена на рисунке 12.
Рис. 12 – Схема ионизационного счетчика:
1 – окно; 2 – катод; 3 – анод; 4 – изолятор
Кванты рентгеновского излучения, попадая в счетчик, вызывают
ионизацию газа. Под действием приложенного напряжения электроны и
положительные ионы двигаются соответственно к аноду и катоду. При попадании
электронов на анод возникает импульс тока. При разноси потенциалов ~ (600 -
900) В скорость электронов возрастает настолько, что они приобретают
способность ионизировать молекулы газа. Поэтому ионизация молекул
происходит за счет энергии поглощаемых в счетчике рентгеновских квантов и за
счет энергии создаваемого в счетчике электрического поля. Сам процесс
ионизации приобретает лавинный характер, что можно представить следующим
образом (рисунок 13): летящий к аноду электрон разбивает молекулу газа, после
первого столкновения к аноду летят уже два электрона, после второго - четыре и т. д.
Рис. 13 – Схема ионизации
С повышением напряжения увеличивается рабочее пространство - та
область, прилегающая к аноду, в которой под действием кванта рентгеновских
лучей образуется пара ионов, вызывающих мгновенный разряд. При
достижении некоторого напряжения
V
,
называемого потенциалом возбуждения
(рис. 13), лавинная ионизация - и, следовательно, мгновенный разряд
вызываются независимо от объема, в котором происходит образование пары
ионов. При дальнейшем повышении напряжения величина импульсов не будет
зависеть от энергии кванта и возрастает до 10
-
3
а. Это значительно упростит его
регистрацию. С повышением от
V
I
до
V
2
число импульсов увеличивается при
40
