цилиндра, ось которого совпадает с осью образца. Схема такой съемки и вид
рентгенограммы приведены на рис.10.

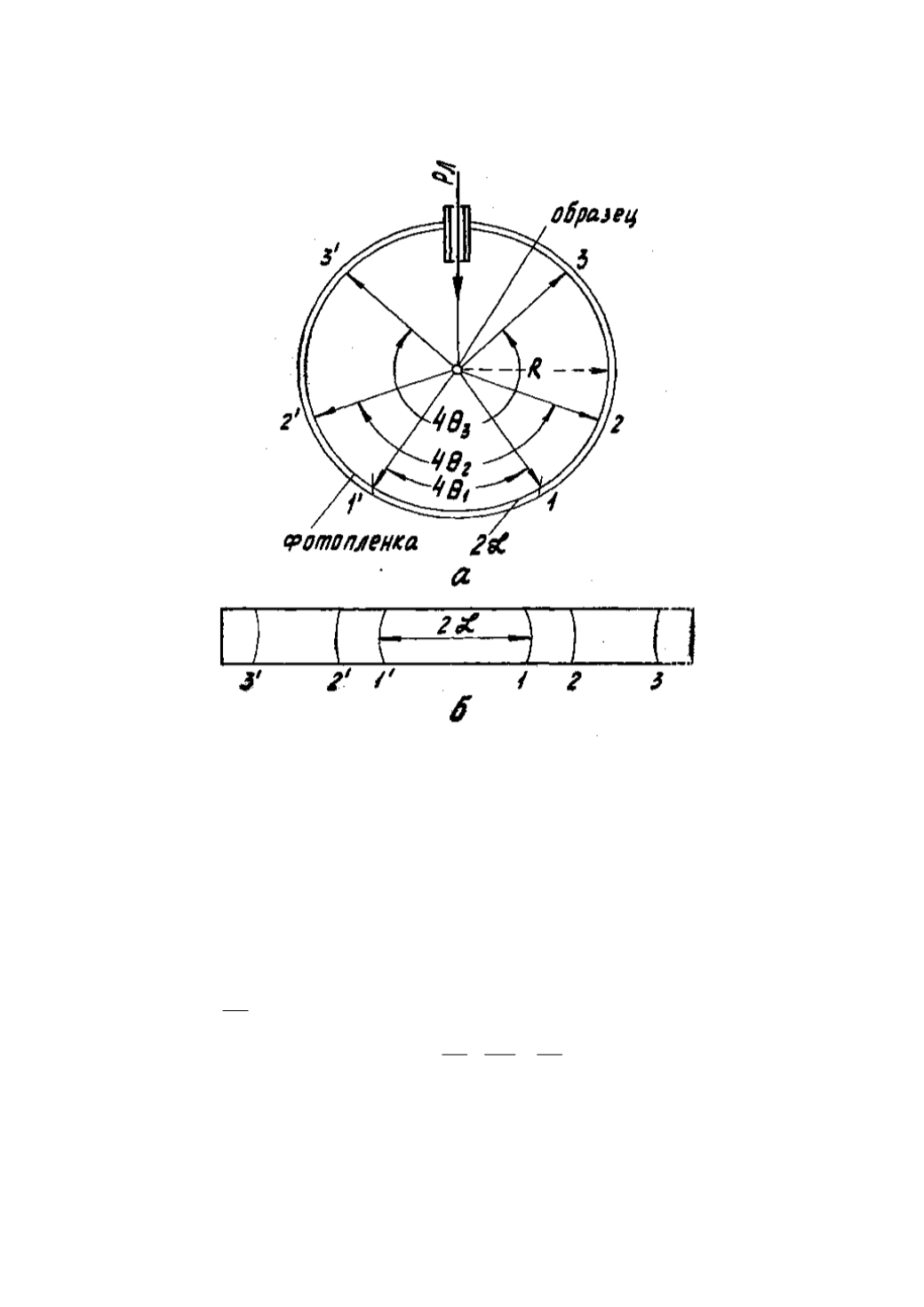

Рис. 10 Получение рентгенограмм поликристаллических веществ по
методу Дебая-Шеррера:
а – камера Дебая-Шеррера
б - рентгенограмма
На рентгенограмме получаются почернения в виде попарно
симметричных дуг, являющихся следами пересечения интерференционных
конусов с цилиндрической поверхностью пленки. Расстояние между
симметричными точками дуг обозначено как 2
L
.
Из рис. 10 следует, что 2L=4θR, поэтому
R
Z
2
(рад)
(3.8)
или
3,57
2 2
360
2
R
Z
R
Z
(град)
(3.9)
где
2R-
диаметр округлости, по которой расположена фотопленка.
Если диаметр такой окружности 57,3 мм, то угол
, измеренной в
градусах, оказывается численно равным длине
Z
измеренной в мм. Это
упрощает расчет рентгенограмм и учтено в конструкциях камер для съемки
